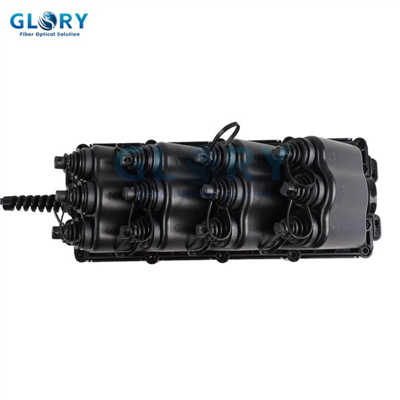

Mis on GL{0}}CTO16 FTTH FAT kiudoptilise juurdepääsu terminali kast?
TheGL-CTO16 on 16-pordiline FTTH-kiudjuurdepääsu terminal (FAT)- kriitiline viimase-miili jaotussõlm mis tahes FTTx-i optilises jaotusvõrgus (ODN). See toimib lõpp-punktina, kus teie toite- või jaotuskaabel eraldab üksikud kaablid abonentidele, kusjuures kogu splaissimine, poolitamine, ladustamine ja kaablihaldus on integreeritud ühte vastupidavasse ilmastikukindlasse korpusesse.
Erinevalt tavapärastest passiivsetest klemmikarbidest, mis nõuavad kohapealset kiudude liitmist, on GL-CTO16 tarnimisel eel-ühendatud Huawei-ühilduvate Mini SC-tugevdatud adapteritega. Teie välitehnikud ühendavad lihtsalt voolukaablid - ilma liitmisliitmikuta, mitteliitmiskaitsehülssideta ega ootamiseta. See on FastConnecti eelis ja see on põhjus, miks Ladina-Ameerika, Kagu-Aasia ja Lähis-Ida Interneti-teenuse pakkujad lülituvad iga uue FTTH levitamise jaoks üle eel-ühendatud FAT-kastidele.
Kus GL{0}}CTO16 FAT Box suurepäraselt toimib
See terminalikarp kohandub teie ODN-i arhitektuuriga alates tihedast linna MDU-st kuni kauge maapiirkonna lairibaühenduseni.
Elamu MDU ja kortermajade jaotus
Mitme{0}}elamuga üksuse juurutamisel toimib GL-CTO16 hoone-taseme teisese jaoturi sõlmena. Paigaldatuna olmekappidesse või välisseinaklambritesse, lõpetab see sööturi tänava -tasandi ODF-ist ja jaotab eraldi kaablid iga korteri ONT-i -, ilma et oleks vaja sise{7}}lisandeid. Kompaktne 208 × 241 × 117 mm kuju sobib tavaliste tõusutorudega.
Pole{0}}Paigaldatud õhust FTTH jaotussõlm
Valitsuse{0}}rahastatud maapiirkondade lairibaprojektide ja USDA ReConnecti juurutamise jaoks muudavad GL-CTO16 masti-kinnitusklambrid ja IP65 tihend ideaalseks antennijaotuspunktiks. Üks seade kommunaalpostil teenindab kuni 16 kodu -kaabliühenduse kaugusel. Eel-ühendatud disain vähendab dramaatiliselt abonendi -juurutuskulusid ja tehnikute oskuste nõudeid.
5G esiühendus ja nutikas infrastruktuuri kiudoptiline lõpetamine
XGS-PON ja NG-PON2 5G esiühendusvõrgud nõuavad passiivset ODN-i infrastruktuuri, mis suudab hakkama saada homse traadita arhitektuuri läbilaskevõimega. GL-CTO16 XGS-PON-ühilduv adapteri disain ja ODN 3.0 jaoturi valikud seavad selle ideaalseks lõpp-punktiks väikese raku kiudvoogudele, ühendades põhiribaüksused kaugraadioseadmetega minimaalse sisestuskaoga ja maksimaalse paindlikkusega tulevaste võimsuse suurendamiseks.
Ettevõtluslinnaku struktureeritud kiudkaabeldus
Ettevõtte LAN-i ja ülikoolilinnaku kiudoptilise levitamise korral toimib GL{0}}CTO16 tsoonide jaotuspunktina -, mis on paigaldatud IDF-i kappidesse või ülikoolilinnaku välistesse korpustesse, et lõpetada magistraaltoitekaablid ja jaotada struktureeritud kaablid üksikutele hoonetele või põranda-tasandi kiudpaneelidele. Roostevabast terasest riistvara ja lukustatav kate tagavad füüsilise turvalisuse ja dokumentatsioonisõbralikud märgistatud pordid, mida ettevõtte IT-juhid nõuavad.
Tehnilised andmed
|
Mudel |
FAT Fiberi juurdepääsuterminal GL-CTO16 |
|
Mõõtmed |
208x241x117 mm |
|
Max mahutavus |
16 südamikku (ühe kiuga) |
|
Kaabli väljapääs |
16 tk Huawei ühilduv Mini SC tugevdatud adapter |
|
Jaoturi kogus |
1×16 või 2tk 1×8 terastoru minitüüp |
|
Kaabli sisend |
1 keskmine laius |
|
Kaabli läbimõõt |
Φ18 mm |
|
Värv |
Hall |
Korduma kippuvad küsimused
1. Mis on FAT-kiudpääsuterminal ja mille poolest see erineb splaisssulgurist?
Fiber Access Terminal (FAT) on spetsiaalselt viimase -miili ODN-i jaoks loodud jaotuskorpus, kus toitekaablid on poolitatud ja ühendatud üksikute abonendi jaotuskaablitega. Erinevalt kiudude splaisssulgurist -, mis on peamiselt kaitsekorpus -keskmiste kaabliühenduste ja ühenduste jaoks -, sisaldab FAT integreeritud PLC-jaoturi kinnitust, eel-ühendatavaid või ühendatavaid väljundporte kaabliühenduse jaoks ja märgistatud abonendihaldust. Splaissingu sulgur kaitseb ühenduspunkti; FAT on võrguarhitektuuris aktiivne jaotus- ja lõpp-punkt.
2. Mida tähendab eel-ühendatud ja miks on see FTTH juurutamiseks parem?
Eelnevalt ühendatud FAT-kast tarnitakse tehasest, mille PLC-jaotur on juba ühendatud-ja SC- või LC-pistikutega -etapid, mis on kõik korpuse sees kaitstud. Põllul ühendab teie tehnik lihtsalt kaabli eelinstallitud pistiku-sildiga väljundporti. Puudub fusioonliitja, liitmiskaitsehülss ega 45-minutiline ooteaega ühenduse kohta. 500 kodu välja töötava Interneti-teenuse pakkuja jaoks võib see säästa nädalaid kvalifitseeritud tööjõudu ja kümneid tuhandeid dollareid seadmete töökuludelt.
3. Mitut abonenti teenindab 16-pordiline FAT-kast?
GL{0}}CTO16 teenindab otse kuni 16 abonenti, kusjuures iga väljundport ühendab ühe abonendi kaabli oma ONT-ga. Tüüpilises GPON-arhitektuuris (jaotussuhe 1:32) kasutaksite kahte GL{6}}CTO16-seadet, mida toidetakse ühest toitekaablist koos 1:2 primaarse jaoturiga jaotuspunktis -, mis tagab teile täieliku 32 abonendi katvuse ühest feederist. ODN 3.0 kaskaadarhitektuuris saab üks feeder teenida palju rohkem, kasutades ebavõrdseid jaotajaid ja sekundaarseid FAT-sõlme.
4. Mis vahe on IP65-l ja IP68-l välistingimustes kasutatavate fiiberopside puhul?
IP65 kaitseb täieliku tolmu sissetungimise ja madala -survega veejugade eest mis tahes suunast -, mis on piisav mastile-kinnitatud, seinale-kinnitatud ja kaitstud õhust rakenduste jaoks. IP68 lisab kaitset kindlal sügavusel (tavaliselt 1–3 meetrit 30 minutit) pideva sukeldumise eest, - mis on vajalik maa-aluste käeaukude, otsese{11}}matmise või üleujutusohtlike piirkondade jaoks. Kõrgema -klassi antenni- ja-seinakinnitusega FTTH-rakenduste jaoks pakub IP65 usaldusväärset kaitset; määrake IP68 variandid maa-aluseks või{17}}üleujutusohtlikuks kasutuselevõtuks. GL-CTO16 on hinnatud IP65; soovi korral pakume IP67/IP68 variante.
5. Kas GL-CTO16 ühildub Huawei OLT-süsteemide ja OptiTap pistikutega?
Jah. GL-CTO16 väljundpordid kasutavad Huawei-ühilduvaid Mini SC-tugevdatud adaptereid, mis aktsepteerivad Huawei FTTH ODN-i arhitektuuris kasutatavaid OptiTap-stiilis kaabliühendusi. Jaoturi sisestamise kadumise profiil ühildub Huawei MA5800{10}}seeria OLT-lingieelarvetega nii GPON-i (klass B+) kui ka XGS{12}}PON-i jaoks. Seade ei vaja patenteeritud riistvara ega tarkvara integreerimist – see on täielikult passiivne komponent.
6. Mis on ODN 3.0 ja miks on see FAT-kasti valimisel oluline?
ODN 3.0 viitab kolmanda põlvkonna optilise jaotusvõrgu arhitektuurile, mida iseloomustavad kaskaadsed mitmetasandilised jaoturid, ebavõrdsed jaotussuhted (nt 70:30 hierarhilise jaotuse jaoks), eelnevalt ühendatud väljaühendused ja sügav kiu paigutus abonentidele lähemale. ODN 3.0 jaoks loodud FAT-kastid peavad toetama modulaarseid jaoturiid, mahutama nii võrdseid kui ka ebavõrdseid PLC-jaoturid ning kasutama FastConnecti adaptersüsteeme, selle asemel, et vajada kohapeal splaissimist. GL-CTO16 toetab 1 × 16 ja 2 × (1 × 8) jaoturi konfiguratsioone, mis hõlmavad standardseid ja ODN 3.0 juurutustopoloogiaid.
7. Kas ma saan tellida kohandatud kaubamärgiga GL{1}}CTO16 ja erineva portide arvuga?
Absoluutselt. Pakume täielikku OEM-i/ODM-i kohandamist, sealhulgas kohandatud lasergraveerimist kaanele (teie logo, operaatori nimi, QR-koodid), alternatiivseid värviviise (mis tahes RAL-i standardvärvid) ja 8-, 12-, 16-, 24- või 32-pordiga pordiloenduse konfiguratsioone. Samuti saame kohandada adapteri standardit (SC/APC, SC/UPC, LC), kaabli sisendi suurust ja jaoturi suhet. Minimaalsed tellimiskogused algavad 50 ühikust lasermärgistamiseks ja 200 ühikust tööriistade{10}}taseme korpuse modifikatsioonide jaoks. OEM-i tellimuste teostusaeg on tavaliselt 25–35 päeva. Pöörduge meie tehnilise müügimeeskonna poole, et saada tootekoostist ülevaade.
8. Kuidas paigaldada GL-CTO16 kommunaalpostile või seinale?
GL{0}}CTO16 sisaldab kahte kinnitusklambrit ja täielikku riistvarakomplekti. Seinale kinnitamiseks kasutage müüritisesse kaasasolevaid laienduskruvisid või terasest raamidetaili kinnituspolte -, asetage kaablisisendi tihvt allapoole, et vältida vee sissepääsu kaabli sisendisse. Varraste kinnitamiseks kasutage kaasasolevaid kronsteine koos roostevabast terasest kinnitusrihmadega (kaasas -, tavaliselt 19 mm tsingitud või s/s rihm). Õhukinnituspaigaldised kasutavad samu klambreid, mis on kinnitatud messengertraadi vedrustusklambri külge. Veenduge, et kaabli sisendi tihend on pärast kaabli paigaldamist korralikult pingutatud (4–6 Nm), et säilitada IP65 terviklikkus.
Meie kvaliteedilubadus
Üldine 3-aastane garantii
Toetame enesekindlalt kõiki oma tooteid a3-aastane garantii. Meie spetsiifiline teeninduspoliitika on järgmine: ühe aasta jooksul kvaliteediprobleemide korral võtame täieliku vastutuse tagastamise eest; kahe aasta jooksul asendamiseks; ja kolme aasta jooksul remondiks.
Selge ja konkurentsivõimeline MOQ
Ootame nii proovi- kui ka hulgitellimusi. Meie standardMinimaalne tellimuse kogus (MOQ) on 50 ühikut. Pakume katasuta proovid testimisekset aidata teil meie kvaliteeti enesekindlalt hinnata.
Kiire ja usaldusväärne logistika
Garanteerime kohaletoimetamise10 päeva jooksulstandardsete esemete jaoks. Meie logistiline eelis hõlmabkulutõhusat-uksest ukseni-to{2}}teenustsaatmise lihtsustamiseks.
Meie sihtasutus
Toetatud18 aastat kogemustAlates 2008. aastast kontrollime kvaliteeti oma tehases, aktsepteerimeOEM/ODMtaotlusi ja säilitadavalmis varuhulgimüügiks. Keskendume optimaalse tasakaalu saavutamiselehind ja kvaliteetotse juurdelõppkliendidkogu maailmas.
Teie usaldus on meie prioriteet. Olge meiega partneriks töökindlate fiiberoptiliste lahenduste leidmiseks, mida toetavad selged lubadused.
