Toote paigutus: välimine FTTH eralduskast
TheNID fiiberoptiline terminalikarpon mõeldud optilise jaotusvõrgu viimase juurdepääsusegmendi jaoks. Tüüpilise FTTH projekti puhul jõuab välimine kaabel esmalt NID-i ja sisekülg jätkub ONU, ONT, seinakontakti või kliendi jaotuspunkti suunas.
Selle asemel, et jätta nähtavale kiudude splaissimised või konnektorite üleandmised, pakub see ümbris kaitstud asukohta kiu marsruutimiseks, ühendusaluse paigutamiseks, adapteri paigaldamiseks ja teenindus{0}}silmuse haldamiseks. See aitab tehnikutel määratleda puhta vastutuse piiri ja annab hooldusmeeskondadele praktilise katsepääsupunkti.
Parim-Fit Project kasutus
- Ühe{0}}perekonna FTTH-teenuse üleandmine
- FTTB ehk väikese ärihoone piiritlemine
- Väljas langeva kaabli üleminek enne sisekaablit
- ISP juurdepääsuvõrgud, mis kasutavad GPON- või XGS{0}}PON-arhitektuuri
- Seinale- või vardale-kinnitatud kiudoptilised pääsupunktid
Tehnilised andmed
| Toote nimi | NID fiiberoptiline terminalikarp |
|---|---|
| Osa number | GL-NID01-LGX |
| Toote kategooria | Väline fiiberoptiline klemmkarp / fiiberoptiline klemmkarp |
| Mõõtmed | 251,22 × 261,26 × 75 mm |
| Värv | Tumehall |
| Korpuse materjal | ABS+PC |
| Kaitsetase | IP65 |
| Töötemperatuur | -40 kraadi kuni +85 kraadi |
| Sadamad | 1 sisse / 1 välja |
| Kaabli OD vahemik | Ümmargune kaabel: 3 mm kuni 16,2 mm; lamekaabel: 2 mm kuni 4,5 × 8,1 mm |
| Adapteri / paneeli valikud | Simplex SC, duplex LC või MTP adapteri konfiguratsioon vastavalt projekti BOM-ile |
| Maksimaalne paigaldussalve number | 1 kandik |
| Leegiaeglustav jõudlus | Mitte-leegiaeglustav |
| UV-reitinguga | Jah |
| Paigaldusmeetod | Seinale või vardale kinnitamine |
Disaini peamised eelised

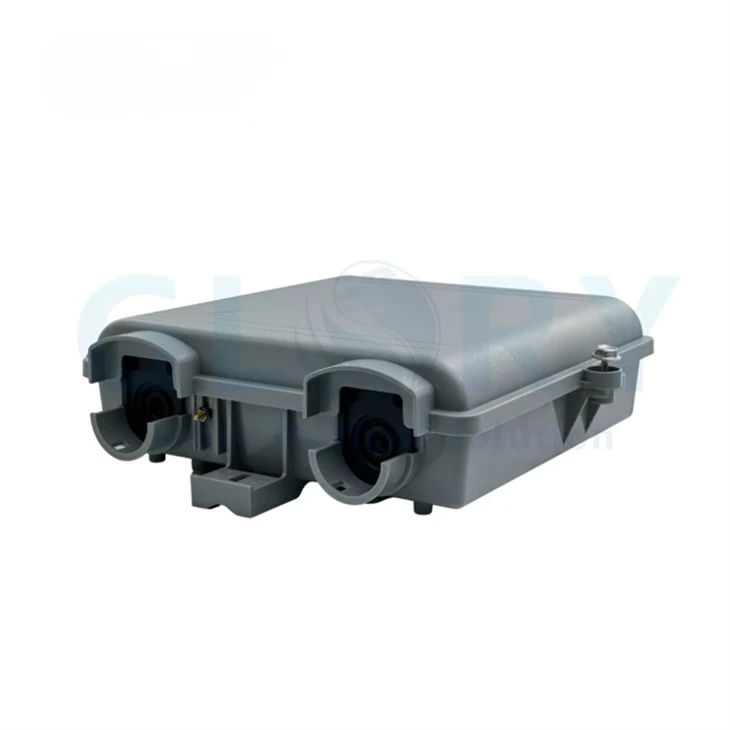

Kompaktne väliskorpus
ABS+PC korpus on ehitatud väliteenuste pääsupunktide jaoks, kus paigaldajad vajavad kompaktset kaablisisenemiskaitsega klemmikarpi ja piisavat sisemist ruumi.
Korduvkasutatav mehaaniline tihend
Mehaaniline tihendusstruktuur toetab korduvat avamist hoolduse, ülevaatuse või kliendipoolsete{0}}teeninduse muutmise ajal, säilitades samas korpuse praktilise välitööde jaoks.
LGX{0}}orienteeritud paindlikkus
LGX-i kontseptsioon hõlbustab erinevate adapteripaneelide nõuete (nt SC, LC või MTP) kinnitamist, selle asemel, et projekt lukustada ainult ühe pistiku paigutusega.
Fiber Slack Management
Sisemine salvestusruum aitab kaitsta teenuse-silmuskiudu, vähendada järske painutusi ja jätta piisavalt reservi edaspidiseks parandamiseks või uuesti{1}}lõpetamiseks.
Liimimisaluse valik
Kasti saab olenevalt valitud versioonist konfigureerida splaissimisaluse paigutusega ühe-kiu liitmiseks, massliitmiseks või projektispetsiifiliseks-liitmise haldamiseks.
Seina/posti paigaldamine
Seinale ja postile kinnitamine toetab tavalisi FTTH-hoone sissepääsusid, väliseid telekommunikatsiooni üleandmispunkte ja väikeseid juurdepääsuvõrke
Sisemine kiuhaldus
Sisemine paigutus on loodud lihtsa välitöövoo järgi: tooge sisse välimine kaabel, kinnitage kaabli tugevuselement või ümbris, suunake kiud salve piirkonda, viige splaissimine või adapteri lõpetamine lõpule, seejärel hoidke ülejäänud kiud ilma liigse painutamata.
- Eraldi sisenemis- ja väljumistee pakkuja{0}}poolsete ja kliendi-poolsete kaablite jaoks
- Ruumi liitmisaluse või{0}}adapteri paneeli konfigureerimiseks
- Tagumise kiu sisenemine või väljumine on võimalik läbi tihendi asendite
- Teenindus-silmussalvestus edaspidiseks hoolduseks ja ümbertöötamiseks
- Maandusposti valikut saab kinnitada, kui projekti juhtmestik seda nõuab
- Sildi asukoht aitab tuvastada kliendiliini, pordi numbrit ja marsruuditeavet

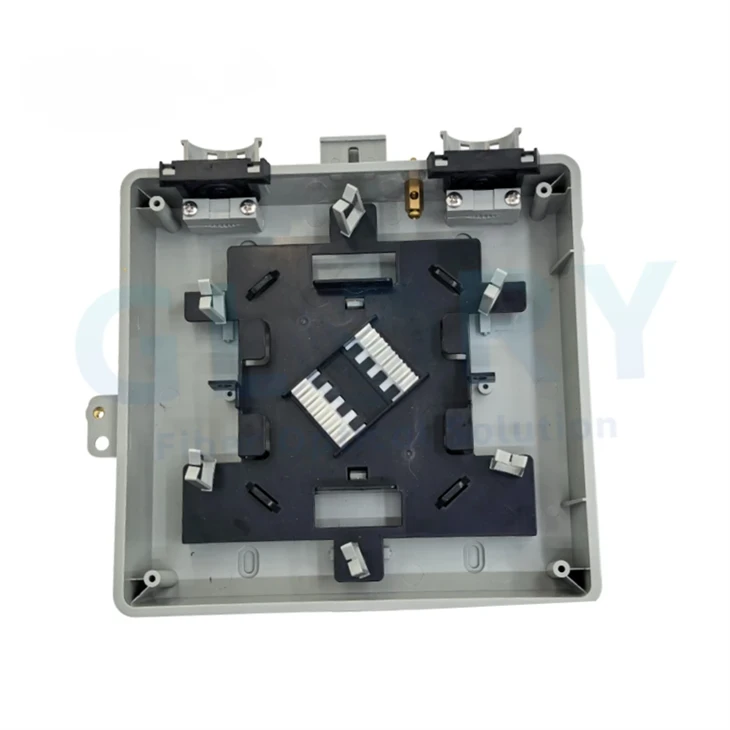

Avatud sisemine struktuur kiu marsruutimiseks, salve paigutamiseks ja teenindus{0}}silmuse salvestamiseks.
Liimimise ja maandamise detail
24-kiu splaissimise võimalus
24-kiuline salve kujutis on kasulik, kui projekt vajab kompaktses välistingimustes NID-karbis suuremat splaissimiskorraldust.
12-kiu splaissimise võimalus
12-kiu valik sobib väiksemate pääsupunktide, üksikute klientide jaoks või väiksema -kiudude arvuga üleandmiskohtade jaoks.
Maaposti detail
Projektide puhul, mis nõuavad sidumise või maanduse kinnitust, lisage maandusnõue selgelt BOM-i ja paigalduse kontroll-loendisse.
Mõõtmete joonis
Mõõtmete joonis aitab inseneridel enne paigalduskoha paigaldamist kinnitada seinapinda, masti kronsteini asendit, kanali marsruuti ja vaba ruumi.
Paigaldusjuhend välimeeskondadele
Selge paigaldusprotsess vähendab ümbertööd ja kaitseb optilist jõudlust. Järgmist kontrollnimekirja saab kasutada seinale või postile paigaldamisel, sissetuleva kaabli ettevalmistamisel ja lõplikul üleandmise kontrollimisel.
Versiooni kinnitamine
Kontrollige, kas tellimus nõuab LGX-adapteripaneeli, ühendussalve, ONU-ruumi, maandusposti või kohandatud laaditud konfiguratsiooni.
Valmistage kaablid
Kinnitage kaabli OD, eemaldage kate ettevaatlikult, kaitske puhvertoru ja viige kaabel läbi õige tihendi või kanali sisendi.
Paranda ja tee
Kinnitage kaabel, hoidke marsruutimine sujuv, vältige kitsaid käänakuid ja hoidke lõtvunud kiudu kavandatud haldusalas.
Pitser ja silt
Sulgege korpus, kontrollige mehaanilist tihendit, märgistage kliendiliin ja salvestusport, ühendage ja testige teavet üleandmise jaoks.
Rakenduskihid
Elamu FTTH Drop Handoff
Kodu välisseinale paigaldatud NID-karp kaitseb teenusepakkuja kaablit ja annab selge üleminekupunkti enne siseruumides kiudude marsruutimist.
Ärihoone sissepääs
Väikeste kontorite, poodide ja väikeste äripindade jaoks võib see pakkuda korralikku kiu üleandmist enne, kui kaabel siseneb telekommunikatsiooniruumi, ruuteri piirkonda või ONT-i asukohta.
FTTx juurdepääsuvõrgu uuendamine
Kui vasest pärandjuurdepääs asendatakse fiiberopsuga, aitab NID-korpus standardida välistingimustes kasutatavat eralduspunkti ja lihtsustada tulevaste rikete isoleerimist.
Small Cell ja Campus Fiber Route
Väliskorpust saab kasutada kompaktse kaitstud kiudoptina juurdepääsu, kaamera, Wi{0}}Fi AP või väikese-kärje marsruudi jaoks, olenevalt projekti ülesehitusest.
Kuidas määrata õiget NID-kasti
| RFQ üksus | Mida kinnitada | Miks see on oluline |
|---|---|---|
| Sisemine versioon | LGX / splaissimine / ONU / kohandatud paigutus | Määrab aluse, adapterpaneeli ja sisemiste komponentide maksumuse. |
| Adapteri tüüp | SC simplex, LC duplex, MTP või laadimata | Hoiab ära mittevastavuse välipistiku ja paigaldatud paneeli vahel. |
| Kaabli tüüp | Ümmargune kaabel 3–16,2 mm või lame kaabel 2–4,5 × 8,1 mm | Tagab, et valitud tihend ja kaabli sisend ühtivad töökoha kaabliga. |
| Liitmisvõimsus | 12-kiu, 24 kiu või projektipõhise aluse nõue | Mõjutab sisemist marsruutimisruumi ja üleandmise dokumentatsiooni. |
| Paigaldamine | Sein, post, kronstein või torujuhe | Aitab ette valmistada õiged tarvikud ja paigaldusmeetodi. |
| Maandus | Nõutav / ei nõuta | Oluline, kui metallist tugevuselemendid, traat või projekti standardid nõuavad liimimist. |
| Märgistamine | Sadamakaart, kliendi ID, marsruudi nimi, QR-silt või neutraalne silt | Parandab teenuse üleandmist, tõrkeotsingut ja tulevast hooldust. |
Sissetulevate ülevaatuste ja üleandmise kontrollnimekiri
Enne paigaldamist
- Kinnitage mudel ja korpuse värv
- Kontrollige IP65 tihendusosi
- Kinnitage adapteri või salve laadimine
- Kontrollige seina/posti tarvikuid
Paigaldamise ajal
- Sobitage kaabli OD tihendiga
- Hoidke kiudude painderaadiust kontrollitud
- Kinnitage kaabli tugevuselement
- Kaitske kasutamata avasid
Enne üleandmist
- Puhastage pistiku otspinnad
- Salvestage port ja splaissi ID
- Kinnitage kliendi -küljesilt
- Hoidke fotosid{0}}ehitatud kirjete jaoks alles
Vajalik pakkumise teave
Võrreldava hinnapakkumise saamiseks saatke NID-kasti üldise hinna küsimise asemel täpselt vajalik konfiguratsioon.
| Nõutav teave | Näide |
|---|---|
| Mudel | GL-NID01-LGX |
| Kogus | Näidistellimus / projektipartii / aastane nõudlus |
| Laadimise tüüp | Laadimata / SC-adapter / LC-adapter / MTP / liitmisalus / kohandatud materjalimaterjal |
| Kaabli tüüp ja OD | Ümar 3–16,2 mm või tasane 2–4,5 × 8,1 mm |
| Paigaldusmeetod | Sein / post / torusisend / spetsiaalne kronstein |
| Märgistus ja pakend | Neutraalne silt / OEM-märgis / karbi etikett / projekti etikett |
| Sihtriik | Kaubaveo ja tarne planeerimiseks |
KKK
K: Milleks kasutatakse NID kiudoptilist klemmikarpi?
V: Seda kasutatakse kaitstud eralduspunktina teenusepakkuja fiiberoptraadi ja kliendi{0}}poolse fiiberoptraadi vahel. See võib hoida kiu marsruutimise, splaissimise või adapteri ühenduskomponente välistingimustes.
K: Mis on selle NID-kasti mudelinumber?
V: Loetletud osanumber on GL{0}}NID01-LGX.
K: Millist materjali korpuse jaoks kasutatakse?
V: Korpuse materjal on ABS+PC, selle mudeli jaoks on loetletud tumehall.
K: Kas seda NID-kasti saab paigaldada õue?
V: Jah. Toode on loetletud IP65 kaitsega ja UV{2}}reitinguga välistingimustes kasutamiseks. Töökindluse tagamiseks on endiselt vajalik õige tihendamine, kaablisisendi sobitamine ja paigaldus.
K: Milliseid kaabli suurusi saab kasutada?
V: Loetletud kaablite valik on ümarkaabel 3 mm kuni 16,2 mm ja lamekaabel 2 mm kuni 4,5 × 8,1 mm.
K: Milliseid adapteri valikuid peaksin kinnitama?
V: Kinnitage, kas projekt vajab simpleks-SC-, dupleks-LC-, MTP- või laadimata LGX-konfiguratsiooni. Samuti kinnitage, kas optilise lingi pistiku poleerimine peaks olema UPC või APC.
K: Kas see on sama, mis ONU korpus?
V: Mitte alati. NID-korpus võib kasutada sarnast korpust, kuid LGX-i, splaissi- ja ONU-versioonidel võivad olla erinevad sisestruktuurid. Enne hinnapakkumist kinnitage vajalik versioon.
