Kiire tuvastamine
| Toote nimi | LC APC DX klapp-adapter |
|---|---|
| Toote kategooria | Kiudoptilised adapterid |
| Konnektori liides | LC-LC dupleksühendus |
| Fiber Mode | Üksikrežiim |
| Värvikood | Roheline, kasutatakse tavaliselt APC-pistiku tuvastamiseks |
| Tüüpiline kasutus | Dupleks LC/APC paikamine FTTH PON paneelides, optilistes jaotusraamides, siseruumides asuvates fiiberopsides, telekommunikatsioonikappides ja suure{0}}tihedusega passiivsetes ühenduvusmoodulites |
| Ostja kontrollpunkt | Enne masstootmist kontrollige paneeli väljalõiget, ääriku nõuet, tolmu{0}}korgi stiili ja LC/APC plaastri juhtme suunda. |
Toote ülevaade

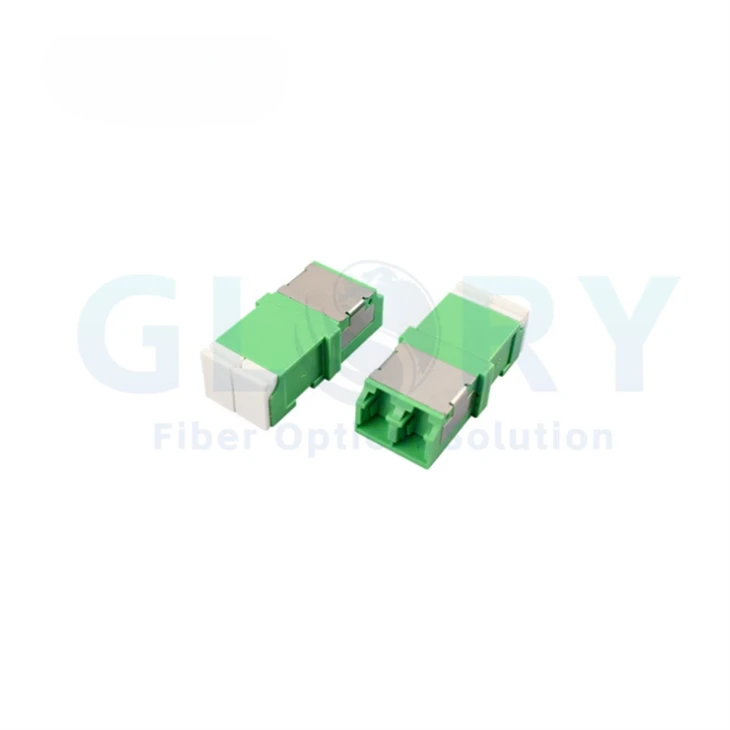

TheLC APC DX klapp-adapteron mõeldud kahe LC/APC pistiku ühendamiseks dupleksse ühemoodilise lingiga. Selle kompaktne LC-vorming aitab suurendada porditihedust võrreldes suuremate pistikuperekondadega, samas kui APC poleerimissuund sobib optiliste radade jaoks, kus on vaja kontrollida peegeldunud võimsust.
Kuna see mudel on loetletud kuiilma äärikuta, on seda kõige parem kaaluda paneeli projekteerimisel, mitte pärast seda, kui plaasterpaneel on juba tööriistadega töödeldud. Kinnitusstruktuuri, paneeli paksust ja väljalõigete tolerantsi tuleks kontrollida koos, nii et adapter lukustub kindlalt, tekitamata pinget konnektori korpusele.
Keraamiline joondushülss on adapteri sees peamine täppiskomponent. See juhib kaks konnektorit oma kohale, aidates lingil säilitada stabiilse optilise jõudluse installimise, rist-ühenduse ja hilisema teenuse juurdepääsu ajal.
Tehnilised andmed
| Mudel | LC APC DX klapp-adapter |
|---|---|
| Adapteri tüüp | LC |
| Keha stiil | Dupleks |
| Pistiku poola tüüp | APC |
| Konnektori kiudrežiim | Üksikrežiim |
| Sisestamise kaotus | Vähem kui 0,2 dB või sellega võrdne |
| Vastupidavus | >1000 korda |
| Paigaldustüüp | Ilma äärikuta |
| Joondushülsi materjal | Keraamilised |
| Värv | Roheline |
| RoHS-i vastavuse olek | Nõuetele vastav |
Üldine LC-adapteri jõudluse viide
| Parameeter | Võrdlusväärtus | Miks see on oluline |
|---|---|---|
| Sisestamise kaotus | Vähem kui 0,2 dB või sellega võrdne | Aitab kaitsta lingi veerist PON-is, juurdepääsu ja kapi rist{0}}ühendamise linke. |
| Vahelduv / vahetuskaotus | Vähem kui 0,2 dB või sellega võrdne | Kasulik, kui adapterid on sobitatud erinevate tootmispartiide pistikutega. |
| Korratavus | Vähem kui 0,2 dB või sellega võrdne | Toetab korduvat lappimist ja hooldust ilma ilmse jõudluse triivita. |
| Vastupidavuse muutus | Vähem kui 0,2 dB pärast 1000 sisestamistsüklit | See on oluline jaotuspaneelide ja testimiskohtade jaoks, millele võib juurde pääseda mitu korda. |
| Töötemperatuur | -40 kraadi kuni +85 kraadi | Sobib telekomiruumidesse, seadmete varjualustesse ja kaitstud välikappidesse. |
| Säilitustemperatuur | -40 kraadi kuni +85 kraadi | Toetab laos ladustamist ja transporti erinevates kliimavööndites. |
Miks see adapter standardsest Simplex-adapterist erineb?
Dupleks-LC-port ühes asendis
Üks adapteri korpus toetab paaritud LC-ühendust, mis on kasulik kiu edastamiseks/vastuvõtmiseks ning tihedate paneelide sees järjestatud lapimiseks.
APC{0}}Orienteeritud üherežiimiline link
Roheline APC-vorming aitab paigaldajatel üleandmise ja hoolduse ajal eraldada{0}}poleeritud ühemoodilised pordid sinistest UPC-portidest.
Pöörake{0}}Style Port Protection
Pööramisstiil aitab hoida adapteri ava enne lappimist kaitstuna. See vähendab ka võimalust jätta kasutamata LC-pordid täielikult paljastatuks.
Ei ole-äärikupaneeli kujundust
Ilma-äärikkinnituseta hoiab esipaneeli puhta ja kompaktse, kuid see nõuab paneeli tarnijalt õiget väljalõiget ja lukustuskonstruktsiooni.
Keraamiliste varrukate joondamine
Hülss on valitud hülsi täpseks joondamiseks, mis toetab stabiilset sisestamiskadu korduvate paaritustsüklite jooksul.
Partii{0}}sõbralik hankimine
Korpuse või paneeliprojektide puhul saab adaptereid määrata korpuse, varruka, värvi, poleerimise, ääriku tüübi ja pakendi järgi, et vähendada sega{0}}materjali riski
Märkused paneelide ja fiiberkastide paigaldamise kohta
Selle toote puhul sõltub paigalduskvaliteet vähem keerulistest tööriistadest ja rohkem adapteri korpuse ja paneeli konstruktsiooni õigest sobitamisest. Enne kogu partii paigaldamist kontrollige mehaanilisi detaile.
Kus kasutada LC APC DX flip-adapterit
FTTH PON jaotuspaneelid
Kasutatakse seal, kus passiivsete optiliste linkide, jaoturi väljundite, pääsusõlmede rist{0}}ühenduste või kompaktkiudjaotusseadmete jaoks on vaja LC/APC-porte.
ODF-i ja telekommunikatsiooni ruumide lappimine
Sobib optiliste jaotusraamide ja hammaspaneelide jaoks, kus on vaja stabiilseid korratavaid LC/APC ühenduspunkte.
5G esiühendus- ja transpordikapid
Saab kasutada kaitstud kappides, kus dupleks ühemoodiline lappimine toetab raadiojuurdepääsu, transpordi- või tagasiühenduse optilisi linke.
Andmekeskuse ja seadmete vastastikune ühendus
Kasulik organiseeritud LC-dupleks-paigaldamiseks paneelide, transiiveri alade ja ühemoodiliste kiu magistraalide vahel.
Paneeli kujundus ja RFQ kontroll-loend
Kui see adapter ostetakse paneelikomplekti, FDB, patch-paneeli või ODF-projekti jaoks, peaks RFQ kirjeldama nii optilisi kui ka mehaanilisi nõudeid. See hoiab ära vale tüüpi ääriku, vale värvi või vale varruka materjali sattumise partii.
| RFQ üksus | Soovitatav kirjeldus | Kontrollimise põhjus |
|---|---|---|
| Adapteri formaat | LC APC DX klapp-adapter | Eraldab selle üksuse LC simplexi, LC UPC ja mitte{0}}pööratavatest variantidest. |
| Paneeli paigaldamine | Ilma äärikuta | Tagab, et adapter sobib esiplaadi või kasseti väljalõikega. |
| Varrukas | Keraamiline joondushülss | Kinnitab täppisjoondusmaterjali üherežiimilise rakenduse jaoks. |
| Värv | Roheline | Säilitab APC pordi identifitseerimise kogu paneeli ulatuses. |
| Pistiku külg | LC/APC kuni LC/APC | Väldib segadust hübriidadapterite või valede konnektoriperekondadega. |
| Pakendamine | Hulgi kott / kandik / individuaalselt kaitstud vastavalt soovile | Kaitseb ümberpööratavaid katteid ja vähendab saastumist tootmise ajal. |
| Ülevaatuse nõue | Visuaalne kontroll, varruka seisukord, sisestuskao proovi test | Parandab partiide vastuvõtmist enne kapi kokkupanekut. |
Tootegalerii
Vajalik pakkumise teave
Oma projekti jaoks õige LC/APC dupleksadapteri pakkumiseks jagage adapteri spetsifikatsiooni koos paneeli või kasti kasutusega. Väike mehaaniline erinevus võib mõjutada seda, kas adapter sobib lõpliku koostuga.
- Toote nimi või siht-URL
- Nõutav kogus ja pakkimisviis
- LC/APC ühemoodiline kinnitus
- Kahepoolse kere stiili kinnitus
- Äärikuga või ilma äärikuta
- Paneeli väljalõige või joonis, kui see on saadaval
- Mis tahes näidiskontrolli või katsearuande nõue
- Sihtriik ja eeldatav kohaletoimetamise ajakava
KKK
K: Mida DX tähendab LC APC DX flip-adapteris?
V: DX viitab tavaliselt dupleksile. Selles tootes kasutatakse adapteri korpust pigem seotud LC-ühenduse kui ühe simpleks-LC-pordi jaoks.
K: Kas see adapter on ühe- või mitmemoodilise kiu jaoks?
V: See loetletud toode on määratletud ühemoodilise LC/APC-adapterina.
K: Kas ma saan selle adapteriga kasutada LC/UPC-pistikuid?
V: Ei. See on APC-adapter. LC/APC- ja LC/UPC-pistikuid ei tohiks omavahel segada, kuna otsa{2}}pinna poleerimisnurgad on erinevad.
K: Kas see versioon on äärikuga?
V: Ei. Toote spetsifikatsioonis on toodud paigaldustüüp ilma äärikuta, seega tuleks paneeli väljalõige ja lukustuskonstruktsioon enne tellimist kinnitada.
K: Mis on loetletud sisestuskadu?
V: Loetletud sisestuskadu on 0,2 dB või väiksem.
K: Mida tuleks enne hulgiostmist kontrollida?
V: Kinnitage LC/APC liides, duplekskorpus, -ääriku kinnituseta, keraamiline ümbris, roheline värv, pakend, paneeli sobivus ja nõutav kontrollimeetod.
