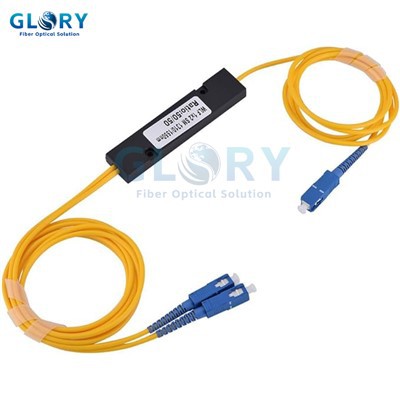

PLC Splitter 1x2 on võrgukomponent, mis jaotab sissetuleva valguse (üks või kaks sisendkiudu) võrdsetes osades mitmele väljundkiule (2-64). Jaoturid on saadaval 250 um paljaste kiududega, 900 um puhverdatud kiududega ja 2,0 mm nööridega. Sisend- ja väljundjuhtmed ning kiud võivad olla erineva pikkusega ning neid saab lõpetada optiliste pistikutega. Meie PLC Splitter 1x2 saab integreerida mitmesse tootesse ja rakendusse koos teravate kiud- või kaablihaldussüsteemidega. Kõik tooted vastavad Telcordia 1209 ja 1221 töökindlusnõuetele ning on võrgu juurutamiseks sertifitseeritud TLC poolt.
Omadused
•lai töölainepikkus 1260-1650nm
• Väike sisestuskadu ja kõrge jõudlus
• Hea ühtlus ja madal PDL
•Väike pakendi suurus
• Saadaval on erinevat tüüpi pistikud ja pakendi suurus
Tehnilised andmed
1xN PLC-jaoturid
|
Parameetrid |
1x2 port |
1x4 port |
1x8 port |
1x16 port |
1x32 port |
1x64 port |
|
Toiming Lainepikkus (nm) |
1260~1650 |
|||||
|
Kiu tüüp |
G657A1/G657A2 |
|||||
|
Sisesta kaotus (dB) |
3.8 |
7.1 |
10.2 |
13.5 |
16.8 |
20.5 |
|
Ühtlikkus (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
Tootluskadu (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
|
Suunavus (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Temperatuuri stabiilsus (-40-85 kraadi) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Töötemperatuur (kraad) |
-25~70 |
|||||
|
Säilitustemperatuur (kraad) |
-25~70 |
|||||
|
MINI mooduli mõõtmed (PxLxK) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
ABS karbi mõõtmed (PxLxK) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Paljaste kiudude mõõde (PxLxK) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Märkus. Lisage iga konnektori kohta 0,3 dB sisestuskadu.
2xN PLC-jaotur
|
Parameetrid |
2x2 port |
2x4 port |
2x8 port |
2x16 port |
2x32 port |
2x64 port |
|
Toiming Lainepikkus (nm) |
1260~1650 |
|||||
|
Kiu tüüp |
G657A1/G657A2 |
|||||
|
Sisesta kaotus (dB) |
4.1 |
7.4 |
10.8 |
14.3 |
17.3 |
21 |
|
Ühtlikkus (dB) |
1 |
1.5 |
1.5 |
2 |
2 |
2.5 |
|
Tootluskadu (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
Suunavus (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Temperatuuri stabiilsus (-40-85 kraadi) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Töötemperatuur (kraad) |
-25~70 |
|||||
|
Säilitustemperatuur (kraad) |
-25~70 |
|||||
|
MINI mooduli mõõtmed (PxLxK) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
ABS karbi mõõtmed (PxLxK) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Paljaste kiudude mõõde (PxLxK) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Märkus. Lisage iga konnektori kohta 0,3 dB sisestuskadu.

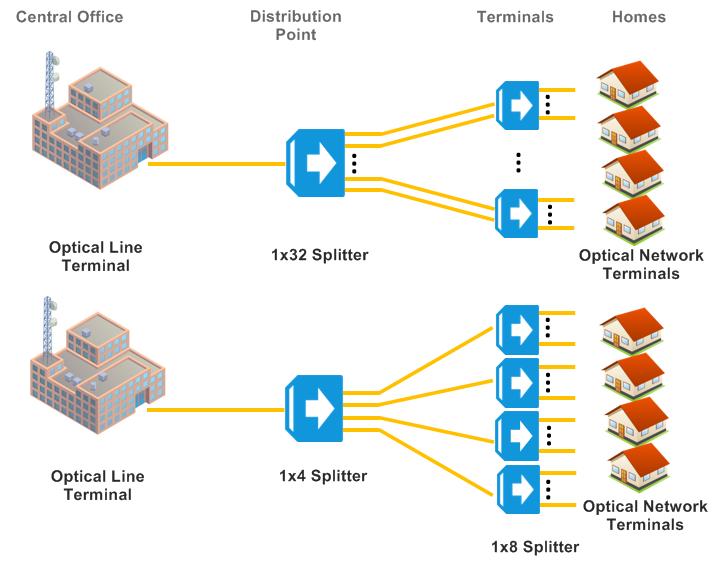

Rakendused
•CATV süsteem
•Optilised seadmed
•Fiiberoptilised andurid
•FTTH FTTX FTTD GPON
•Telekommunikatsioonivõrgud

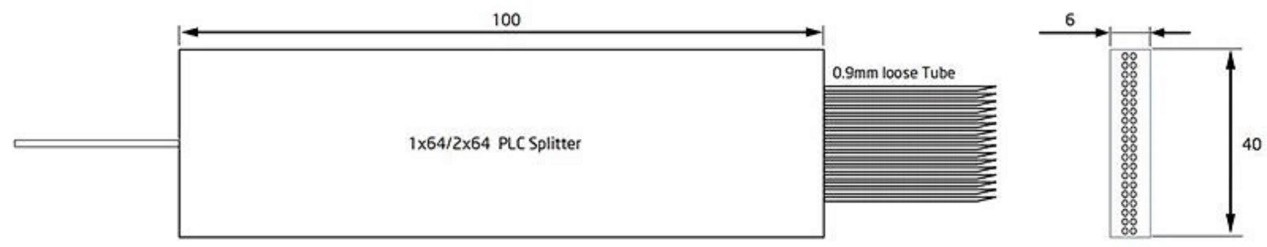

Toote joonised
Tellimisinfo
|
Port |
1xN 2xN |
|
Kiu tüüp |
G657A1, G657A2 |
|
Pakendi tüüp |
40x4x4, 50x7x4, 60x12x4, 60x7x4, 60x12x4, 80x20x6, 100x40x6, 100x80x10, 120x80x18, 140x115x18 mm |
|
Sisendtoru läbimõõt |
0,9 mm lahtine toru, 0,9 mm tihe toru, 2,0 mm kaabel, 3,0 mm kaabel, 250 um kiud, lintkiud |
|
Väljundtoru läbimõõt |
0,9 mm lahtine toru, 0,9 mm tihe toru, 2,0 mm kaabel, 3,0 mm kaabel, 250 um kiud, lintkiud |
|
Iga jala pikkus |
0.5m, 1.0m, 1.5m |
|
Sisendühendused |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, pistikud puuduvad |
|
Väljundühendused |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, pistikud puuduvad |
Teenindus ja tugi
Üldine garantii ja kohandatud kohandamine
Garanteerime, et iga PLC-jaotur 1x2 vastab Telcordia GR-1209 ja GR-1221-ga ühilduvatele spetsifikatsioonidele või ületab neid, enne tarnimist testitakse neid 100%. Oleme spetsialiseerunud täielikule originaalseadmete tootjate toele ja kohandamisele, et viia need ideaalselt vastavusse teie võrgukujunduse ja vormiteguri nõuetega. See hõlmab mis tahes standardset või kohandatud jaotussuhet (1xN ja 2xN kuni 1x128), paindlikku pakendamist (paljas kiud, miniplokk, ABS-karp, LGX-kassett, rackikinnitus), ühendamist mis tahes SC-, LC-, FC-, APC/UPC-tüüpide seguga sisendil ja väljundil ning kohandatud kiudjala pikkusi ja ümbrise tüüpe (,2.0,0 mm) (,2.0.0 mm). 3,0 mm). Toetame EXW, FOB ja muid tarnetingimusi ülemaailmse hanke hõlbustamiseks.
Tehniline ekspertiis võrgu optimeerimiseks
Meie insenerimeeskond pakub asjatundlikku konsultatsiooni PON-võrgu planeerimiseks ja optimeerimiseks. Aitame teha kaskaadjagamisarhitektuuride optilise võimsuse eelarveanalüüsi, soovitame optimaalset jaoturi paigutust ja suhteid, et maksimeerida abonentide ulatust ja tihedust, ning pakume teie korpustesse integreerimiseks CAD-jooniseid. Samuti saame teie projekti ja eeskirjade järgimise vajaduste jaoks pakkuda põhjalikke katsearuandeid ja sertifitseerimisdokumente.
Tarneahel ja globaalne logistika
Meil on skaleeritav tootmis- ja tarneahel, mis on võimeline toetama nii kiireid-proovide taotlusi kui ka suuri-mahulisi tootmistellimusi globaalse FTTH juurutamiseks. Hoiame tavapäraste konfiguratsioonide strateegilist varu ja pakume kohandatud ehituste jaoks konkurentsivõimelisi teostusaegu. Tooted on hoolikalt pakendatud, et tagada ideaalses seisukorras saabumine. Suurprojektide jaoks pakume spetsiaalset logistika koordineerimist ja mahupõhist{5}}hinnakujundust.
