Mis nad on? Olgem lihtsad.
Mõelge oma seinakontaktile ja pistikule. Adapter on nagu pistikupesa. Kiirpistik on nagu pistik, mille valmistate ise kohapeal.
Fiiberoptiline adapter
See on lihtne sidur. Selle ainus ülesanne on ühendada kaks{1}}valmistatud kiudühendust ideaalselt omavahel. See joondab pisikesed klaassüdamikud, kuid ei puuduta kunagi töötlemata kaablit. See on teie seadistuse fikseeritud osa, nagu paigapaneelil. Heade adapterite sees on täpseks joondamiseks keraamiline hülss.
Kiire pistik
See on täielik pistik, mille ühendate toorkiudkaabli külge just seal, kus töötate. See lõpetab kaabli. Sa ehitad selle ise põllul. On kahte peamist tüüpi: eel-poleeritud (kui kiudots on tehases valmistatud-) ja mitte-eel-poleeritud .

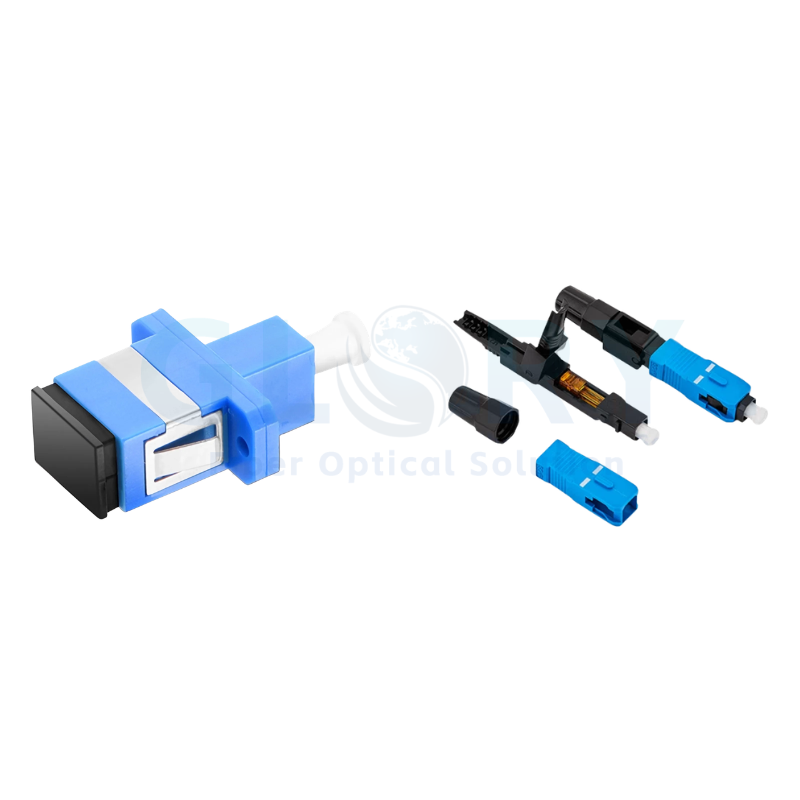

Kuidas need töötavad ja mida näete
Nende välimus räägib teile nende kasutamisest.

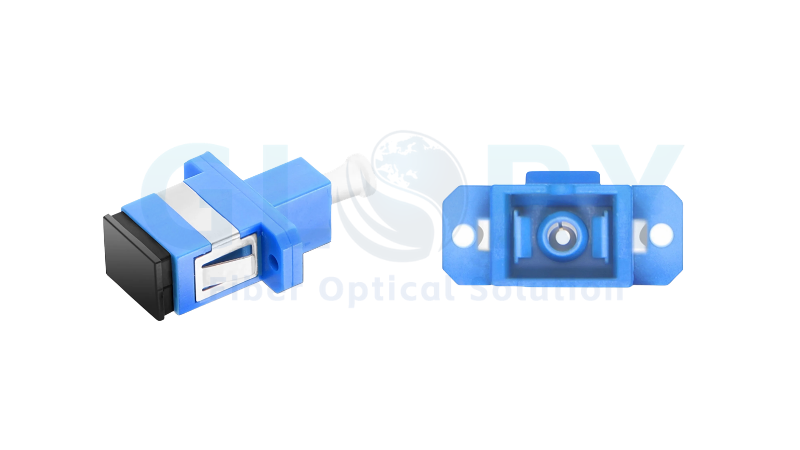

Adapter
See on väike õõnes plokk. LC või SC tüüpide puhul on see sageli ruudukujuline. Sees on keraamiline varrukas, mis joondab kahe pistiku otsad. Lükkate need mõlemalt poolt sisse. Paigaldate selle üks kord paneelile ja see jääb sinna. Kaablite ühendamine on -tööriistavaba: lihtsalt ühendage need.
Kiire pistik
See näeb välja nagu tavaline pistik, kuid sellel on sees süsteem. Tavalise eel-poleeritud tüübi puhul on kiudude ots juba sees ja tehases poleeritud.
Kohapeal eemaldate ja lõigate kaabli kiud lahti, seejärel lükkate selle sisse, kuni see klõpsab vastu eel{0}}poleeritud tüve. Liimi ega poleerimist pole vaja. See võtab umbes kaks minutit. Olen näinud, kuidas uued tehnikud lõhenemisega võitlevad, kuid harjutades läheb see kiireks.
Etendus: tegelikud erinevused
Siin on, kuidas neid võrrelda.
Signaali kadu (sisestamise kadu)
Tehases valmistatud-pistikud, mis on ühendatud hea adapteriga, on parimad. Need annavad väga väikese kadu, tavaliselt alla 0,2 dB. Kiired pistikud sobivad hästi välitöödeks. Nende kadu on tavaliselt suurem, keskmiselt 0,3–0,5 dB. Tulemus sõltub palju paigaldaja oskustest. Halb lõhestusnurk rikub selle ära.
Signaali peegeldus (tagasivoolu kadu)
See on tänapäevaste võrkude jaoks ülioluline. Heade pistikutega ühendatud adapterid suudavad saavutada UPC tüüpide puhul üle 50 dB ja APC tüüpide puhul üle 60 dB. Kiired pistikud võivad ka neid tehnilisi andmeid tabada (APC tüübid 60 dB või rohkem), kui tehase eel{5}}poleerimine on hea. Kuid peate värvid sobitama: roheline APC rohelisega, sinine UPC sinisega.
Stabiilsus ja vastupidavus
Adapterid on valmistatud pikaks ajaks. Nad saavad hõlpsalt hakkama 500-1000 korda ühendamisega ja lahtiühendamisega. Pärast paigaldamist on kiirpistikul fikseeritud jõudlus. Selle pistikupesa ja lahtiühendamise reiting on madalam, sageli umbes 100 tsüklit. Nii et ärge kasutage seda kohtades, kus vahetate sageli kaableid.
Keskkond
Head adapterid töötavad rasketes tingimustes, vahemikus -40 kraadi kuni 85 kraadi. Kiirühendused on tugevad, kuid nende maksimaalne temperatuur on sageli madalam, näiteks 70 kraadi. Pidage seda välikastide puhul meeles.
Paigaldamine: tööriistad ja oskused
See on suur erinevus.
Adapteri paigaldamine
Väga lihtne. Kinnitage see paneeli külge. Kaablite ühendamine ei vaja tööriistu. Peamine ülesanne on hoida pistiku otsad puhtad.
Kiire pistiku paigaldamine
See nõuab oskusi ja õigeid tööriistu. Teil on vaja head kiueemaldajat ja kvaliteetset-lõikurit. Lõikus peab tegema täiusliku lõike nurgaga alla 0,5 kraadi. Teil on vaja ka pistikukomplekti ennast. Kontrollmikroskoop on teie töö kontrollimiseks nutikas. Tõeline juhtum: telekommunikatsioonimeeskonnal oli kunagi kõrge rikete protsent, kuna nad kasutasid vale lõikepikkuse juhendit, mis raiskas palju pistikuid. Õiged tööriistad ja koolitus on olulised.
Kus neid kasutada: kõige paremini sobivad stsenaariumid
Teie projekt otsustab valiku.
Kasutage kiudoptilisi adaptereid siseruumides püsiühenduste jaoks
Need on hoonete siseste kaablite ühendamise selgroog:
◦ Andmekeskuste ja kontorivõrkude paigapaneelides.
◦ Võrguseadmetel, nagu lülitid ja ruuterid.
◦ Seinakontaktides ja jaotuspunktides.
◦ Need on standardsed mis tahes struktureeritud kaablitele,{0}}millel on eelnevalt valmistatud kaablid.
Kasutage viimase puudutuse ja väliparanduste jaoks kiirühendusi
Nad loovad kohapeal ühenduspunkti:
◦ FTTH-paigaldised:Kaabli katkestamine kliendi kodus ONT. See on kiirem kui ühe tilga splaissimine.
◦ Erakorralised remonditööd:Katkise kaabli parandamine põllul. Meeskond võib kanda pistikühendusi ja tööriistu väikeses kotis. Tean meeskondi, kes taastavad teenuse sel viisil minutitega, palju kiiremini, kui ootavad veoautot.
◦ Kitsad ruumid:Nagu rahvarohkes kapis, kuhu liiter ei mahu.
◦ Väikesed, kiired tööd:Kus vaid mõned kiud vajavad tööd.
Kulud ja hooldus
Vaadake rohkem kui lihtsalt ühikuhinda.
Esimesed kulud
Adapterid on odavad, sageli 2–10 tükki. Kiired pistikud maksavad rohkem ühiku kohta, umbes 10–25. Kuid kiirete ühenduste suur kulu on tööriistad. Professionaalne lõikur võib maksta sadu dollareid. Täiskomplekt koos ulatusega võib olla üle 1500 $.
Pikaajalised{0}}kulud ja parandused
Ebaõnnestunud adapter on lihtne: vahetage odav osa välja. Ebaõnnestunud kiirpistik tähendab selle ära lõikamist, rohkema kaabli kasutamist ja uue paigaldamist. See maksab rohkem osade ja kvalifitseeritud tööaja osas. Samuti võivad minu arvates üherežiimilised-kiirpistikud olla vähem järjepidevad kui mitmerežiimilised kitsamate tolerantside tõttu. Hea kvaliteedi ostmine on võtmetähtsusega.
Alumine rida
Siin on minu nõuanne. Hoonete sees olevate tugevate ja suure jõudlusega{1}}linkide jaoks kasutage tehase-otsaga kaableid koos adapteritega. See on kõige usaldusväärsem viis.
Lõppkliendi ühendamiseks, hädaolukorra parandamiseks või kaugemates kohtades töötamiseks on kiirühendused õige tööriist. Vahetate väikese jõudluse suure kiiruse ja paindlikkuse vastu.
Mõelge alati oma tööriistade eelarvele, meeskonna oskustele ja sellele, mida võrgustik tegema peab. Esimesel korral õigesti valides säästate aega, raha ja hilisemaid probleeme.
