Kiudoptilised kaablid, mis moodustavad meie digitaalmaailma selgroo, on kaasaegse tehnika imed. Nende looming on täppiskeemia, füüsika ja mehaanika keerukas ballett. See juhend juhatab teid läbi kogu teekonna, paljastades, kuidas toormaterjalid muudetakse kiireteks{2}}andmesideteedeks, millele me tugineme.
1. etapp: valguse süda - Toorikute valmistamine
Kõik algab täiusliku klaassilindri loomisest, mida nimetatakse toorikuks. See on põhimall, millest võetakse kilomeetreid kiudaineid.
• Materjal:Peamine tooraine on üli-puhas räniliiv (ränidioksiid). Klaasi südamiku ja kattestruktuuri loomiseks lisatakse täpsetes kogustes lisaaineid, nagu germaaniumi või fluori.
• Protsess:Kasutatakse mitmeid keemilise aurustamise-sadestamise (CVD) meetodeid, näiteks välise aurustamise sadestamine (OVD), aurustamise aksiaalne sadestamine (VAD) või modifitseeritud keemiline aurustamine-sadestamine (MCVD). Näiteks MCVD-s juhitakse gaase läbi pöörleva ränidioksiidi toru, samal ajal kui põleti liigub selle pikkuses. Põletist tulenev kuumus põhjustab keemilise reaktsiooni, sadestades toru siseseinale peene klaastahma kihid. See loob soovitud murdumisnäitaja profiili. Pärast sadestamist surutakse toru kõrgel temperatuuril kokku tahkeks läbipaistvaks klaasvardaks{4}}toorikud.
2. etapp: juuste joonistamine-õhuke kiud
Seejärel viiakse toorik joonistustorni, rajatisse, mis võib olla mitu korrust pikk.
Tooriku ots kuumutatakse ahjus umbes 2000 kraadini, sulatades klaasi.
Moodustub sulakerake, millest gravitatsiooni ja täppisklaasi toimel tõmmatakse graatsiliselt alla õhuke klaasikiht. See protsess venitab tooriku kiuks, mille läbimõõt on vaid 125 mikronit{2}}veidi paksem kui juuksekarva.
Ülioluline on see, et kiud kaetakse kohe puutumata kahe-kihi kaitsepolümeeriga (tavaliselt akrülaadiga). See esmane kate kantakse-joonis, et kaitsta klaasi pinda mikroskoopiliste defektide eest, mis võiksid seda nõrgendada. Diameetrit mõõdetakse laser-reaalajas-, tagasisideahelad reguleerivad tõmbekiirust, et säilitada tolerantsid ühe mikroni piires.
3. etapp: kiust kaablini: sekundaarne katmine ja kiudumine
Paljas kiud on pärismaailma jaoks liiga habras. Värvimis- ja kaabeldusprotsessid annavad sellele tugevuse ja identiteedi.
• Sekundaarne kate (värvikood):Kiud saavad identifitseerimiseks täiendava värvilise kihi. Seejärel rühmitatakse mitu kiudu.
• Kaabeldus (keerdunud):Sõltuvalt kaabli tüübist monteeritakse kiud südamikuks. Lahtises-torukaablis asetatakse kiudude rühmad kaitsvate plasttorude sisse, mis on täidetud vett-blokeeriva geeliga. Tihedas-puhverdatud kaablis (tavaline siseruumides/OSP-kasutuses) kantakse kate otse ja tihedalt igale kiule. Need torud või puhverdatud kiud keeratakse seejärel ümber keskse tugevuselemendi, mis on tavaliselt valmistatud klaaskiust või terasest. See spiraalne keerdkonstruktsioon tagab, et kiud ei ole kaabli tõmbamisel või painutamisel pinges. Lisatakse vett takistavad lõngad või teibid.
4. etapp: viimane soomus: katmine ja range testimine
Kaabliga südamik on nüüd valmis oma viimase kaitsekihi jaoks.
• Kattekate (jakk):Südamik juhitakse ekstruuderisse, kuhu kaabli väliskesta moodustamiseks kantakse välistingimustes kasutamiseks sula polüetüleen (PE) või siseruumides kasutamiseks mõeldud LSZH (Low Smoke Zero Halogen). Otsese matmise või karmi keskkonna jaoks võib enne lõplikku ümbrist paigaldada täiendava soomuskihi, näiteks gofreeritud teraslint või traatvõrk.

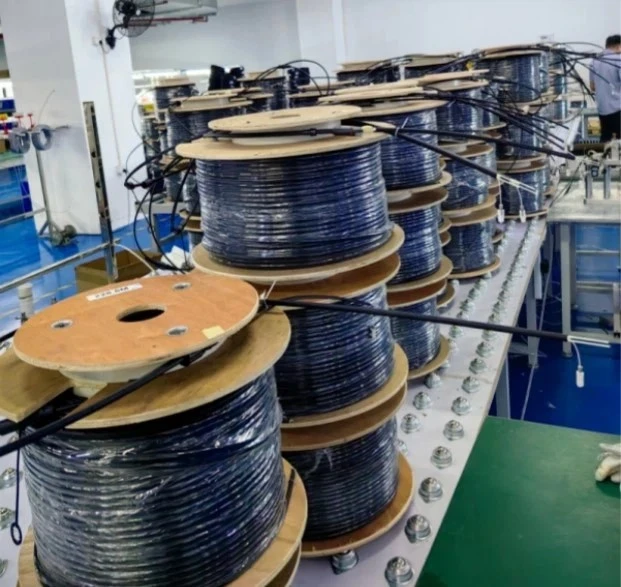

• Katsetiigel:Iga kaablimeeter peab läbima hulga teste. Peamised testid hõlmavad järgmist:
- Optiline aeg{0}}Domeeni peegeldusmõõtur (OTDR):Loob kiust "sõrmejälje", kontrollides sumbumist ja tuvastades võimalikud puudused.
- Tõmbetugevus ja muljumiskindlus:Tagab, et kaabel talub paigaldustõmbeid ja keskkonnasurvet.
- Temperatuuri tsükkel:Kinnitab jõudluse määratud töövahemikus (nt -40 kraadi kuni +70 kraadi).
- Vee blokeerimise efektiivsus:Geel{0}}täidetud kaablite puhul kinnitab see test niiskuse sissetungimise takistust.
Ülevaade põllult:Glory Optical annab meile selle tootmisprotsessi põhjaliku arusaamise kõigest, mida me teeme. Teame, et liitmikusulguri või jaotuskarbi töökindlus on sama hea kui kaabel, mida see kaitseb. Seetõttu on meie ODN-i tooted loodud ühilduvust silmas pidades,-tagades sujuva integreerimise kvaliteetse-kaablitega, olgu siis-pika võrgu või FTTH languse jaoks.
