Sissejuhatus: väljaspool spetsifikatsioonilehte
Unustage abstraktsed lubadused kiiruse kohta. Reaalajas andmekeskuses ei ole kaabeldus seotud teoreetilise ribalaiusega; see räägib soojuse, ruumi ja inimkäte füüsilisest reaalsusest. Vanad ühekiuliste plaastrijuhtmete nagid, värviline, kuid kaootiline mets tekitasid kitsaskohti, mida me endale lubada ei saanud. Olen näinud, kuidas tehnikud veetsid pool tundi ühest riket läbi selle labürindi otsimas, samal ajal kui süsteemihäire helises. Üleminek struktureeritud suure-tihedusega kaabeldustele, mis kasutavad MTP/MPO süsteeme ja moodulpaneele, ei olnud lihtsalt uuendus; see oli üleminek käsitöönduslikust käsitööst korratavale ja usaldusväärsele inseneritööle. See on alus, mis muudab 40G, 100G ja edasiliikumise mitte ainult võimalikuks, vaid ka juhitavaks.
MTP/MPO: Mitte lihtsalt pistik, vaid filosoofia
MTP/MPO-pistiku nimetamine "tihedaks" pistikuks müüb selle alla. See on süsteem pistikus. 12, 16 või 24 kiudu hoidmine korpuses, mis ei ole palju suurem kui tavaline SC, kujutab see endast põhjapanevat disaininihet. Erinevus on oluline: MPO on üldine standard (Multi{6}}Fiber Push-On), samas kui MTP on US Coneci spetsiaalne ja parem teostus, mis on tuntud oma täpsuse ja vastupidavuse poolest -detail, mis muutub tuhandete paaritumistsüklite jooksul kriitiliseks.
Tegelik{0}}eelis ei ole ainult tihedus; see on ennustatavus. 100G-SR4 juurutamisel, mis nõuab 8 kiudu, ei pea te enam käsitsema, märgistama ega suunama nelja eraldi LC-duplekspaari. Sa tegeled ühe objektiga. Kasutusel kell 3 öösel, kui kofeiin hakkab lõppema, on veapotentsiaali vähenemine käegakatsutav. Tehase{12}}otsaga magistraalkaablid, mis neid pistikuid kasutavad, on testitud poleeritud otstega. Meenub projekt, mille käigus juhtisime 144 kiudu korruste vahel, kasutades kahteteist 12{18}}kiuga MTP-tüve. See, mis kahe inseneri jaoks olnuks nädalane lõpetamistöö, sai tehtud pärastlõunal. Säästetud aeg ei tähendanud ainult tööjõudu; see seisnes tulu teenivate seadmete kiiremas võrgus hankimises.

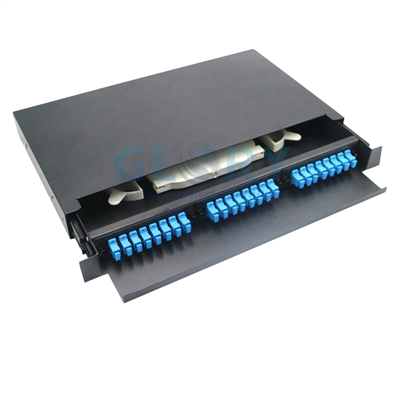

Plaastripaneelid: kus süsteem teenib oma püsivuse
Plaastripaneeli peetakse sageli passiivseks metallitükiks. Praktikas on see teie füüsilise kihi kesknärvisüsteem. Standardse LC-paneeli ja suure-tihedusega moodulpaneeli erinevus seisneb staatilise raamaturiiuli ja libiseva redeliga raamatukogu vahel. Viimane on mõeldud aktiivseks ja pidevaks kasutamiseks.
Kriitiline komponent on kassett või moodul. See on tõlk suure-tihedusega selgroo ja seadmete maailma vahel. Üks kassett võtab näiteks ühe 12-kiuga MTP tagaküljelt ja 6 dupleks-LC-porti esiküljel. Siinne valik on strateegiline. Fikseeritud-pistikupaneel lukustab teid. Sellise müüja nagu Panduit või Corning modulaarne süsteem võimaldab teil kohaneda. Kas peate vahetama LC-lt SC-le pärandsalvestusmassiivi jaoks? Vahetage kassett. Kas vajate tulevase 400G jaoks üle 24{15}}kiudvõrgule? Raam jääb; muudad sisemisi. Olen olnud tunnistajaks selle lähenemisviisi kulude kokkuhoiule etapiviisilise uuendamise käigus, kus olemasolevad paneeliraamid elasid üle kolm põlvkonda tehnoloogilise värskenduse.
Polaarsus: vaikse paigaldaja lõks
Polaarsus on MPO juurutamise kõige sagedamini valesti mõistetud ja vigane aspekt. Idee on lihtne: valgus peab kandma ühest otsast Tx-pordist teise otsa Rx-porti. Kui ühes konnektoris on 12 identset kiudu, on selle saavutamiseks vaja tahtlikku ristskeemi, mille TIA-568 on määratlenud kui meetodid A, B ja C.
Teooria on puhas; tava on see, kus ebaõnnestumised juhtuvad. Lõks on ebajärjekindlus. Võite osta meetodi B magistraalkaableid, kuid paigaldage kogemata A-tüüpi kassetid. Link kustub ja viga on silmale nähtamatu. Veetsin kord masendava päeva uue 40G lingi tõrkeotsinguga, kui avastasin, et kasseti polaarsus oli ümber pööratud, kuna paigaldaja ei kontrollinud korpusele märgitud tüüpi.
Põllult on meetod B kujunenud de facto standardiks oma lihtsuse tõttu: "pööramine" tehakse üks kord, magistraalkaabli sees. Plaatnöörid on alati sirged-läbi. See järjepidevus vähendab kognitiivset koormust. Reegel on absoluutne: enne kui midagi ühendate, kontrollige meetodit magistraalkaabli sildil, kassetil ja oma kujundusdokumendil. Teie valgusmõõtur tänab teid.
Integreerimine: vaade riiulilt
Käime läbi tõelise juurutamise jada, nii, nagu see tegelikult juhtub. Ühendate uue rea ülemisi--rack-lüliteid 30 meetri kaugusel asuva tuuma koondamispaneeliga.
Esiteks paigaldate mõlemasse kohta suure{0}}tihedusega lapppaneeli raamid. Seejärel tõmbate eelnevalt -otsaga MTP magistraalkaablid-. Need on paksud, tugevad kaablid, millel on kaitsvad tõmbeaasad. Suunate need läbi ülaaluse või{5}}põrandaaluse kanali, mis ühendab paneeli A tagakülje paneeli B tagaküljega. See on teie püsiv kaitstud selgroog. Kohapeal ei ole fusiooniliite.
Järgmisena täidate paneelid kassettidega, mis vastavad teie valitud polaarsusele. Kui MTP-pistik ühendatakse tagumise kassetiga, kuulete tugevat klõpsatust. Esiküljel on nüüd puhas, märgistatud LC-portide hulk. Lõpuks kasutate nende esiportide ühendamiseks konkreetsete lülitite või serveriportidega lühikesi värvikoodiga-LC-duplekspaagid. Kogu link on nüüd aktiivne.
Tegevuskasu on sügav. Veaotsing on isoleeritud: kui link ebaõnnestub, vahetage esmalt lühike, juurdepääsetav esi{1}}otsa plaastrijuhe. Skaleerimine on loogiline: uue lüliti lisamine tähendab olemasoleva kasseti rohkemate portide kasutamist või uue libistamist. Kaabli haldamine on omane, mitte järelmõte. Õhuvool, mis on kaablite puhul sageli järelmõte, paraneb järsult, kuna jämedad püsivad pagasiruumid on taga korralikult paigutatud ja ees kasutatakse ainult vajalikke lühikesi džempreid.
Rakendamine: õppetunnid
Paberil planeerimine on üks asi; installimine rahvarohkesse ja mürarikkasse andmekeskusesse on teine asi. Siin on aastatepikkused juurutused, mis on muutunud mitte-arutelutavaks:
Disain lõdva, mitte ainult ruumiga
Jätke paneelidesse 70% täiteaine, kuid kujundage ka magistraalkaablite jaoks selged lõtvumised. Hooldussilmus, mis on korralikult mähitud ja kinnitatud vertikaalse halduri sees, on kindlustus riiuli tulevaste liigutuste või juhuslike puksiiride eest.
Polaarsus kui religioon
Dokumenteerige valitud meetod (jällegi on B soovitatav) Run Bookis. Seejärel märgistage iga magistraalkaabli ots ja kassetisalv püsiva markeri abil "Meetod B". Visuaalne liiasus hoiab ära vigu.
Painderaadius on seadus, mitte juhis
Teravad kurvid põhjustavad "makro{0}}painutamise" kadu. Olen katsetanud linke, mis läksid läbi, kuid olid serval, kuna pagasiruum oli nurga taga liiga tugevasti kokku surutud. Kasutage kõikjal sujuvaid-raadiuse haldureid.
Silt järgmisele inimesele, mitte teile
Järgige TIA-606-C. Teie sildid peaksid kriisi ajal kell 2 öösel kellelegi selgeks saama. Kaasake allika rack, sihtkoha rack ja vooluringi ID. Lihtne trükitud etikett on parem kui käsitsi kirjutatud lint.
Tolmukatted püsivad kuni ühendamiseni
Kasutamata MTP hülsi sisemus on tolmu ja ebemete magnet. Ma hoian oma tööriistakomplektis suruõhupudelit ja puhastuspulkade karpi. Iga konnektorit kontrollitakse enne ühendamist taskukohaga,-ilma eranditeta.
Testige kõike, eeldage mitte midagi
Algtaseme testimine OLTS-i (Optical Loss Test Set) abil on pärast installimist{0}}kohustuslik. Aga ka pärast ümberseadistamist testida. Kõige levinum muudatuste-järgne probleem pole mitte purunemine, vaid käsitsemisest tingitud määrdunud konnektor. Dokumenteerige kahjuväärtused; need on teie tulevase diagnostika aluseks.
Selline lähenemine kaabeldustele muudab selle vajalikust kulust strateegiliseks varaks. See on süsteem, mis tunnistab füüsika piiranguid, inimoperaatorite ekslikkust ja muutuste vältimatust. Eesmärk ei ole täna lihtsalt ühendada punkt A punktiga B, vaid luua füüsiline kiht, mis jääb järgmise riiuli ukse avava inseneri jaoks selgeks, kohandatavaks ja usaldusväärseks.
