Mis on MPO kiudpaneeli paneel? Definitsioon, struktuur ja kasutusjuhud
AnMPO kiudplaat(mida nimetatakse ka MTP kiudpaneeliks, kui kasutatakse US Conec MTP® konnektoreid) on 19-tolline rack-kinnitusüksus, mis toimib suure tihedusega ristühendusena MPO magistraalkaablite ja otse lülititesse, serveritesse ja transiiveritesse ühendatavate LC või SC plaastrijuhtmete vahel.
Paneeli esiküljel on rida MPO-adapterihülssi -, mis võtavad vastu ventilaatori-väljutatud MPO-plaastrijuhtmeid - ja komplekti eelotsaga MPO-kassette või patsimooduleid. Kassetid jagavad iga 12-kiuga või 24-kiuga MPO eraldi esiküljel asuvateks LC-dupleks- või SC-simpleks-pistikuteks. Tulemuseks on täielikult passiivne, eeltestitud optiline ristühendus, mis ei vaja välja splaissimist.
Mille poolest MPO patch paneelid erinevad tavalistest LC või SC paneelidest
Pealkirja erinevus on kiudude tihedus. Standardne 1U LC duplekspaneel mahutab 24 dupleksporti - 48 individuaalset kiudühendust. 1U MPO lapppaneel, mis kasutab 24{7}}kiudkassette ja quad-LC adaptereidkuni 144 üksikut kiudusamas riiuliüksuses - a3× kuni 6× tiheduse paranemine, olenevalt konfiguratsioonist. See on otseselt oluline hüperskaala ja tehisintellekti andmekeskustes, kus kapiruumi raha teenitakse riiuliüksuse kohta.
| Paneeli tüüp | 1U kiudainete arv | Pistiku tüüp | Tüüpiline kasutus |
|---|---|---|---|
| Standardne LC dupleks 1U | 24 kiudu | LC dupleks | Pärand 10G SFP+ keskkonnad |
| MPO-12 paneel, 1U (6 kassetti) | 72 kiudu | MPO-12 taga / LC ees | 40G / 100G SR4 struktureeritud kaabeldus |
| MPO-24 paneel, 1U (6 kassetti) | 144 kiudu | MPO-24 taga / LC ees | 100G / 400G kõrge{2}}tihedus |
| 2U MPO paneel (12 kassetti) | 144–288 kiudu | MPO-12 või MPO-24 | Põhi-kihi selgroolülitid |
Klahvi-üles vs klahvi-suunaline alla - mõju polaarsusele
Igal MPO-pistikul on ümbrise ühel küljel füüsiline võti (ülestõstetud sälk). kas see võti on suunatud ülespoole (klahv-üles) või allapoole (klahv-alla) määrab paaritumisel, milline 12 või 24 kiust joondub millise transiiveri rajaga. Mittevastavus paneeli adapteri orientatsiooni ja magistraalkaabli või transiiveri ootuste vahel onMPO-lingi rikke kõige levinum põhjuskasutuselevõtul. Glory Optics paneelid tarnitakse adapteri orientatsiooniga, mis on märgitud iga pordi kohta ja iga tellimuse jaoks on polaarsuse konfiguratsioonileht.
Katik vs mitte{0}}katiku adapterid
Hüperskaala keskkondades, kus pordid on sageli paaritamata ja ümber ühendatud, kaitsevad vedruga{0}}katikuadapterid hülsi otsa-pinda ühendustevahelise õhusaaste eest. Staatilise magistraalsüsteemi juurutamiseks, kus pordid on ühendatud kuude jooksul, on katikuta adapterid piisavad ja odavamad. Glory Optics pakub mõlemat varianti kõigi paneelide vormitegurite puhul.
Peamised rakendused
MPO kiudpaneelid on standardne infrastruktuurikiht kolmes stsenaariumis, mis määratlevad kaasaegse andmekeskuse arhitektuuri:
Selg{0}}lehekangas ühendab:Iga leht-to-selgroo üleslingile töötab eel-lõpetatud MPO tüvena. Paneelid pagasiruumi mõlemas otsas pakuvad struktureeritud ristühendust ja võimaldavad lingipõhiseid paikamist, häirimata külgnevaid käike.
Riikli{0}}ülemine-serveri (ToR) kaabeldus:QSFP28 (100G) või QSFP-DD (400G/800G) portidega serveri NIC-id ühendatakse lühikese MPO-koostu kaudu ToR-lülitiga riiuli ülaosas oleva paneeli kaudu. Eelotsaga paneelid võimaldavad kogu 48-pordiga riiulit kiudoptiliselt ühendada vähem kui kahe tunniga.
AI GPU klastri juhtmestik:NVidia GB300 ja Blackwelli{1}}põlvkonna klastrid soovitavad InfiniBandi ja Etherneti kangaste jaoks selgesõnaliselt struktureeritud MPO-kaablit. Paneel-põhise struktureeritud kaabelduse prognoositav sisestuskadu on kriitilise tähtsusega, et säilitada lingivaru rasva-puu GPU---GPU-teede vahel, mis hõlmavad sadu sõlmi.
MPO kiudpaneelide tüübid - kuidas valida õiget konfiguratsiooni
MPO patch-paneelide turg on killustunud spetsiaalseteks variantideks, et teenindada 40G, 100G, 400G ja tekkivaid 800G arhitektuure. Hanke käigus vale variandi valimine lukustab teid kas eelarveprobleemi-või liidese kokkusobimatuse tõttu, mida ükski tarkvaraline lahendus ei suuda parandada.

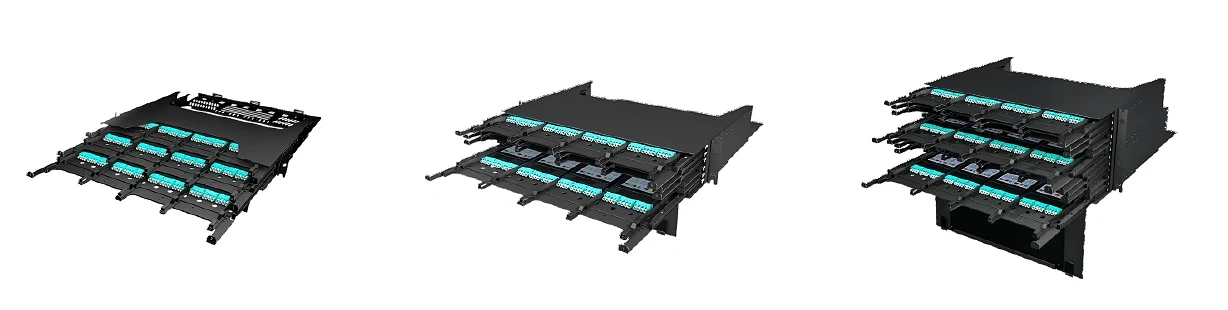

Portide arvu ja rack{0}}ühiku kuju järgi
| Vormitegur | MPO pordid (tagumine) | Max eesmised kiud | Sihtrakendus |
|---|---|---|---|
| 1U · 6-pordiline MPO-12 | 6 × MPO-12 | 72 | 40G/100G juurdepääsukiht |
| 1U · 6-pordiline MPO-24 | 6 × MPO-24 | 144 | 100G/400G kõrge{2}}tihedusega |
| 2U · 12-pordiline MPO-12 | 12 × MPO-12 | 144 | Lülisamba selgroo agregatsioon |
| 2U · 12-pordiline MPO-24 | 12 × MPO-24 | 288 | Hüperskaala põhikiht |
| 4U liugsahtel | Kuni 48 × MPO-12 | 576 | ODF-i asendamine suurtes DC-des |
Praktiline riiuli planeerimise märkus:42U andmekeskuse kapp, mis kasutab 1U MPO-24 paneele, võib lõpetadakuni 6048 üksikut kiudupaneelireas - piisav 400G selgroolüliti jaoks, millel on 32 QSFP-DD-porti, millest igaüks vajab 16 kiudu, läbi 192 struktureeritud kaabli pordi. Selleks oleks vaja 4 täiskappi traditsioonilisi LC-paneele, et see oleks sama arv.
2U kiudpaneeli paneel: millal ülespoole liikuda
2U vormitegur on õigustatud, kui üks paigapunkt koondab rohkem kui kuus 24{2}}kiudkaablit -, mis on levinud selgroolülitites ja suures-serveri ridade koondamises. Täiendav 1U võimaldab paremat kaabli painderaadiuse juhtimist taga ja võimaldab libiseva sahtli mehhanismi, mis annab eest juurdepääsu kassettidele, häirimata pingestatud kaableid.
Pistiku tüübi järgi: MPO-12, MPO-16 ja MTP Elite
MPO-16 - kohustuslik 400G SR8 ja DR8 jaoks
See on kõige levinum spetsifikatsiooniviga 400G juurutustes. The400G-SR8 ja 400G-DR8 transiiveri standardid nõuavad MPO-16 liidest(16-kiudümbris). MPO-12 paneeli juurutamine 400G-SR8 kommutaatori pordis tekitab füüsilise mittevastavuse – pistikute korpused on välise suurusega samad, kuid tihvtide arv on erinev. Puudub adapter, mis ühendaks MPO-12 ja MPO-16. Kui teie võrgu teekaart sisaldab 400G SR8, peab kogu täna installitud infrastruktuur kasutama MPO-16. Glory Optics MPO-16 paneelid on saadaval 1U ja 2U konfiguratsioonides OS2 ja OM4 kassettidega.
MTP Elite vs standard MTP: kahjueelarve erinevus
Standardsed MTP-pistikud vastavad standardile IEC 61754-7 atSisestamiskadu on väiksem või võrdne 0,5 dB. MTP Elite hinne, millel on täpne-maandusrõnga geomeetria ja tihedam tihvti-aukude tolerants, saavutabVähem kui 0,25 dB või sellega võrdne- 50% paranemine. 400G SR8 lingil 4,7 dB kaoeelarvega (IEEE 802.3cd) võib standard- ja Elite-pistikute erinevus nelja-liituva-punkti struktureeritud tee kaudu tähendada erinevust eelarve läbimise ja ebaõnnestumise vahel. Glory Optics pakub MTP Elite kassette standardvalikuna kõigis 1U ja 2U paneeli konfiguratsioonides; tehase sisestamise kadumise katsearuanded on lisatud igale tellimusele.
Kiu tüübi järgi: OS2, OM3, OM4, OM5
| Kiu tüüp | Värv | Maksimaalne ulatus on 100 G-SR4 | Maksimaalne ulatus on 400 G-SR8 | Parim jaoks |
|---|---|---|---|---|
| OM3 multirežiim | Aqua | 70 m | 50 m | Lühikesed riiulisisesed{0}}jooksud; päranduuendus |
| OM4 multirežiim | Violetne | 100 m | 70 m | Standardne andmekeskuse struktureeritud kaabeldus |
| OM5 lairiba MM | Laimiroheline | 150 m | 150 m (SWDM8) | pika-ulatusega multirežiim; lainepikkuse multipleksimine |
| OS2 ühe-režiimiga | Kollane | 10 km (LR4) | 500 m (DR8) | Inter-hoone, ülikoolilinnak, DCI |
Polaarsuse järgi: tüüp A, B ja C
Polaarsus määrab, kuidas kiudude asukohad kaardistatakse kaablisüsteemi kaudu otstest{0}}otsa-, nii et ühes seadmes olev edastamine ühendub teises vastuvõtmiseks. TIA-568 määratleb kolm meetodit. Plaastripaneeli sisemine kassettjuhtmestik määrab, millist meetodit see toetab.
- Meetod A (otse{0}}läbi):Kõige tavalisem 40G ja 100G SR4 jaoks. Kiud 1 ühest otsast kattub teisest kiust 1. Sõltuvalt lülitist kasutab A-tüüpi pagasiruumi + A-tüüpi plaastrijuhet või B-tüüpi plaastrijuhet.
- Meetod B (üle{0}}paneelil):Kiudude positsioonid on kasseti sees ümber pööratud. Kasutatakse siis, kui nii magistraalkaablid kui ka plaastrijuhtmed on A-tüüpi. Levinud Cisco ja mõne Arista juurutamise puhul.
- Meetod C (paari-pööramine):Kasseti sees vahetatakse külgnevad kiupaarid. Kasutatakse siis, kui kogu ulatuses on nõutavad ühtsed A-tüüpi pagasiruumid ja üleminek toimub kasseti tasemel.
Praktiline reegel:enne paneelide tellimist otsustage oma polaarsuse meetod. Kõik kolm kassetitüüpi on Glory Opticsi paneelikorpustes vahetatavad - saate samal paneelil meetodeid pordirühmade kaupa segada -, kuid te ei saa kassetijuhtmestikku kohapeal muuta. Võtke ühendust meie insenerimeeskonnaga oma transiiveri mudelite ja magistraalkaabli spetsifikatsioonide osas; enne tootmist kinnitame õige kassetitüübi.
Toimivusspetsifikatsioonid - mida need numbrid teie võrgu jaoks tegelikult tähendavad
Kiudpaneelide tarnijate jõudlusandmed viitavad tavaliselt IEC standardi miinimumile, mis on põrand, mitte toote tegelik võime. Teie lingi eelarve puhul on oluline spetsifikatsioontegelik tehase mõõtmine, mitte vastavuslävi. Glory Optics avaldab partiitasemel{1}}testiandmeid, kuna meie tootmisprotsess on loodud nende ümber.
Sisestamise kadu: tööstusharu standard vs Glory Opticsi tehaseandmed
| Pistiku klass | IEC 61754-7 piirang | Glory Opticsi partii keskm. | Glory Optics halvimal{0}}juhul |
|---|---|---|---|
| Standardne MPO (PC) | Vähem kui 0,5 dB või sellega võrdne | 0,35 dB | 0,48 dB |
| MTP® (USA Conec, arvuti) | Vähem kui 0,5 dB või sellega võrdne | 0,31 dB | 0,42 dB |
| MTP® Elite (USA Conec, PC) | Vähem kui 0,35 dB või sellega võrdne | 0,22 dB | 0,34 dB |
| MTP® Elite (USA Conec, APC) | Vähem kui 0,35 dB või sellega võrdne | 0,24 dB | 0,34 dB |
ISO 9001:2015- Kõik sisestuskao mõõtmised tehti 100% kassettidest enne tarnimist, kasutades 3D-interferomeetriat. Partii testimise aruanded on lisatud igale tellimusele. Näidisaruanded on saadaval nõudmisel.
Mida tähendab 0,1 dB sisestuskao erinevus 10-hüppelise lingi eelarves
Kaaluge 400G-SR8 linki (IEEE 802.3cd, 70-meetrine OM4 tee). Optilise kanali IEEE kadude eelarve on4,7 dB. Struktureeritud kaabliteel on tavaliselt 4 liitumispunkti: kaks paneelil ja üks transiiveri puuri mõlemas otsas. Standardse MTP spetsifikatsiooni korral (igaüks 0,5 dB) on see 2,0 dB ainult konnektori kadumise korral, jättes 2,7 dB kiudude sumbumisele ja varule. Glory Optics MTP Elite'is (igaüks 0,22 dB) langeb konnektori kadu 0,88 dB-ni -, jättes kiu ja varu jaoks 3,82 dB. See 1,12 dB täiustus võimaldab kas oluliselt pikemat linki, odavama-OM3 kiudoptilist kasutamist või infrastruktuuri täiendavat paindlikkust edaspidiseks uuesti{15}}paigaldamiseks.
Tagastuse kadu, korratavus ja paaritumistsüklid
| Parameeter | Spetsifikatsioon (APC) | Spetsifikatsioonid (UPC/PC) | Glory Opticsi testitud väärtus |
|---|---|---|---|
| Tootmiskaotus | 65 dB või suurem | 20 dB või suurem | Suurem või võrdne 67 dB (APC) / suurem või võrdne 55 dB (UPC) |
| Sisestuskao muutus pärast 500 paaritamist | Vähem kui 0,2 dB või sellega võrdne | Vähem kui 0,2 dB või sellega võrdne | Vähem kui 0,08 dB või sellega võrdne (testitud) |
| Nimetatud paaritumistsüklid | 500+ | 500+ | 500 tsüklit, IL muutus Vähem kui 0,08 dB või sellega võrdne |
| Töötemperatuur | -20 kraadi kuni +70 kraadi | -20 kraadi kuni +70 kraadi | -20 kraadi kuni +70 kraadi |
| Säilitustemperatuur | -40 kraadi kuni +85 kraadi | -40 kraadi kuni +85 kraadi | -40 kraadi kuni +85 kraadi |
500-paaritustsükli-vastupidavusnäitaja on IEC miinimum. Praktikas kuluks kolokatsioonikeskkonnas paigapaneelil, mis taas-lapib 10 porti päevas, 50 päeva, et jõuda 500 paarituseni pordi kohta -, mis tähendab 5-aastast eluiga intensiivsel{12}}kasutatavatel portidel igapäevaste toimingute käigus. Glory Opticsi paneelikorpustes on kasutatud roostevabast terasest vedruklambreid ja insenerikvaliteediga nailonkorpusi, mis säilitavad konnektori jõu spetsifikatsioonide piires kogu töötemperatuuri vahemikus.
Keskkonna- ja vastavusspetsifikatsioonid
RoHS 3 (EL 2015/863) ja REACH SVHC
Kõik Glory Optics MPO kiudpaneelid vastavad RoHS 3 direktiivile EU 2015/863, mis piirab 10 ohtliku aine kasutamist elektri- ja elektroonikaseadmetes
CE märgistus
Glory Opticsi paneelide CE-märgis hõlmab madalpinge direktiivi (LVD) ja elektromagnetilise ühilduvuse (EMC) nõudeid, mis kehtivad andmekeskuse keskkondades passiivsete optiliste komponentide suhtes.
Kaabli mantli valikud piirkondliku vastavuse tagamiseks
Tellimisel täpsustage jope tüüp; ühe tellimuse segakonfiguratsioonid on üle 20 ühiku tellimuste puhul saadaval ilma lisatasuta.
MPO plaastripaneel vs ODF: milline infrastruktuurilahendus sobib teie juurutamiseks?
TingimusedODF(Optiline jaotusraam) jakiudplaadi paneelkasutatakse hangetes vahel vaheldumisi, mis põhjustab spetsifikatsioonivigu. Nad lahendavad erinevaid infrastruktuuri probleeme.
Struktuurilised erinevused: passiivne lõpetamine vs välja splaissimine
| Mõõtmed | ODF (optiline jaotusraam) | MPO Fiber Patch Panel |
|---|---|---|
| Lõpetamise meetod | Välja-liidetud patsid või välja-lõpuga pistikud; vajab liitmisseadmeid | Tehases{0}}lõpetatud, plug-and-play; splaissimist pole vaja |
| Portide arv U kohta | Tavaliselt 12–96 SC/LC porti U kohta (erineb olenevalt šassiist) | Kuni 144 LC-ekvivalenti kiudu 1 U kohta |
| Kasutuselevõtu aeg | 2–4 tundi 96-pordilise väljaliitega ODF-i puhul | 20–40 minutit 144-kiuga 1U paneeli jaoks (pistikkassetid) |
| Ümberkonfigureeritavus | Madala - splaissimisega ühendused vajavad teisaldamiseks uuesti-lisamist | Kõrged - kassetid on tööriista-tasuta sisse-/väljavahetus; pordi paikamine-sekundites |
| Esmane kasutuskeskkond | Väljaspool tehast, toitekaabli ots, pika{0}}veo, ülikoolilinnaku magistraalvõrgu sisend | Andmekeskuse rajatisisene{0}}struktureeritud kaabeldus; spine{1}}leaf, ToR, AI klastrid |
| Tüüpiline sisestuskadu ühenduse kohta | Splaissikadu ≈ 0,05–0,1 dB + pistik 0,2–0,5 dB | Konnektori-ainult tee ≈ 0,22–0,35 dB paarituse kohta (ilma splaissi) |
| Kulu mudel | Suurem paigaldustööjõud; mastaabis madalam{0}}pordi riistvarakulu | Kõrgem riistvara ühikuhind; madalam paigaldus kogukulu, kui arvestada tööjõuga |
Otsustusmaatriks - ODF vs MPO plaastri paneel
Valige ODF, kui:
Väljaspool{0}}taime toitekaablid (õhust, otse-maetud, soomustatud)
Püsiühendused, mida ei liigutata 5+ aasta jooksul
Eelarve on piiratud ja{0}}majasisene termotuumasünteesi meeskond on saadaval
Portide arv ületab 96 asukoha kohta (ODF 96-pordilised kaadrid skaleeruvad paremini)
Kasutuselevõtt hoone sisenemispunktides või MDF/IDF ruumides
Valige MPO plaastri paneel, kui:
Dünaamiline andmekeskuse keskkond - sagedased liigutused, lisamised, muudatused
Juurutamise kiirus on kriitiline (pilvepurske, GPU klastri laienemine)
40G / 100G / 400G struktureeritud kaabeldus paralleelse optika transiiveritega
Riiuliruum on esmaklassiline - vajavad 144+ kiudu 1 U-s
Puudub termotuumasünteesi võime või soov seda vältida
Migratsioonitee: MPO-paneelide juurutamine olemasolevate ODF-raamide kõrval
Segakeskkondades -, mis on levinud ettevõtete andmekeskustes, mis ehitati välja 2010. aastatel ODF-iga ja lisavad nüüd 100G/400G võimsust - MPO-plaastripaneelid juurutatakse uutes riiulites ja tsoonides, samas kui olemasolevad ODF-raamid jäetakse alles nende hoone-sisenemise ja plaanivälise rolli jaoks-. Kaks süsteemi ühenduvad OS2 ühe-režiimi magistraalkaablite kaudu, millel on LC-pistikud ODF-i poolel ja MPO{11}}12-pistikud andmekeskuse paneeli küljel, mis on ühendatud kasseti kaudu, mis teisendab LC-sisemiselt-MPO-ks. See hübriidne lähenemine väldib tõstuki täielikku väljavahetamist ja võimaldab tsoonide kaupa{15}}migratsiooni, kui lülitit loomulikult värskendatakse.
Kogu omamiskulu: 5-aastane võrdlus
96{1}}-pordiga ODF väljaliidetud lõpetamisega hinnaga 0,80 dollarit pordi riistvara kohta nõuab ligikaudu8–12 tundi termotuumasünteesi tööd96-pordilisel raamil, millele lisandub OTDR-i testimisaeg. Litsentsitud kiudtehnoloogia tüüpiliste lepinguhindade korral (85–120 dollarit tunnis Põhja-Ameerikas) on 96-pordilise ODF-i paigaldatud maksumus ainuüksi tööjõu osas 800–1400 dollarit. Võrreldav 96-kiuline MPO-plaastripaneel riistvarahinnaga 180–220 dollarit võetakse kasutuselealla 45 minutiilma spetsialiseeritud tööriistadeta - paigaldatud kogumaksumus koos tööjõuga: 300–380 dollarit. 42-kappi kasutuselevõtuga saavutab erinevus viie-numbrilise säästu ainuüksi paigaldamisel, enne kui võetakse arvesse kiirema kasutuselevõtu ajakulu.
Kliendi projekti andmed:Glory Opticsi klient, kes võttis kasutusele 2400-kiulise MPO struktureeritud kaabelduspaigaldise Tier III kolokatsioonirajatises, vähendas paigaldamise töötunde 62% võrreldes 18 kuud varem ehitatud naabertsoonis asuva võrreldava LC-paneeli pärandiga. Täielik juhtumiuuring on saadaval NDA raames.
Paigaldamine, polaarsuse kontrollimine ja tõrkeotsing
Enamik MPO paigapaneeli probleeme, mis loovad tugipileteid - ligikaudselt80% teatatud lingitõrgeteststruktureeritud MPO-kaablites - on põhjustatud kahest välditavast tegurist: vale polaarsus kasutuselevõtul ja määrdunud pistiku ots{1}}. Kumbki ei nõua parandamiseks riistvaramuutust, kuid mõlema vältimiseks on vaja tahtlikku töövoogu.
Samm{0}}sammuline-paneeli paigaldamine ja kaablite haldamine
- Kinnitage polaarsuse meetod enne riivimist:Vaadake üle oma transiiveri polaarsuse nõue (tavaliselt lüliti müüja optilise mooduli ühilduvusjuhendis). Valige oma tellimusest vastav kassetitüüp (A, B või C).
- Paigaldage paneeli šassii raamile:Kinnitage M6 hammaskruvidega. Ärge pingutage üle - paneelide korpused on ette nähtud 1U riiuli koormusele, kuid liigne pöördemoment võib kasseti joonduspilusid moonutada.
- Sisestage kassetid:Kassetid klõpsavad paneeli esiküljele; tööriistu pole vaja. Iga kassett on võtmega, et vältida vales suunas sisestamist.
- Suunake magistraalkaablid tagumistesse MPO-portidesse:Säilitadavähemalt 38 mm (1,5 tolli) painderaadiusMPO magistraalkaablite jaoks kõigis marsruutimispunktides. Painderaadiuse rikkumised on kasutusele võetud paneelide tagastamiskao halvenemise peamine põhjus.
- Katke kõik kasutamata pordidenne jätkamist kaasasolevate tolmukorkidega. Iga paaritumata MPO-port on saastetee aktiivse ümbriseni.
- Märgistage kõik pordidpaigaldamise ajal. Ümber-märgistamine pärast kaablipopulatsiooni on oluliselt raskem ja sageli lükkub edasi, luues jälgimatu infrastruktuuri.
Kaabli lõtku juhtimine suure{0}}tihedusega konfiguratsioonides
Täielikult asustatud 144{8}}kiu 1U paneelis, millel on kuus 24-kiudkiud MPO šahti, paneeli tagaküljel on kuus 24{12}}kiudkaablit, mille kombineeritud välisläbimõõt on ligikaudu 85 mm. Glory Optics 2U ja 4U lükandsahtlitega paneelid sisaldavad integreeritud tagumisi kaablihalduskanaleid koos ühenduspunkti aasadega. Suure tihedusega riiulites olevate 1U paneelide puhul paigaldage otse paneeli alla 0,5 U kaablihaldusriba, et suunata plaastrijuhtmed horisontaalselt enne, kui need sisenevad vertikaalsetesse kaablihalduritesse.
Polaarsuse testimise protokoll
Pärast paigaldamist kontrollige polaarsust nähtava valgusallikaga (VLS / punane laser), enne kui ühendate pinge all olevad seadmed. Lihtne otstest-otsa-otsa tagasisilmuse test kinnitab kiu järjepidevust ja polaarsust. Täieliku kadueelarve kontrollimiseks kasutage kalibreeritud valgusallika ja optilise võimsusmõõturi (LS/OPM) komplekti. Tehase eellõpetatud struktureeritud kaabeldussüsteemi puhul ei ole OTDR-testimine vajalik ja see muudab asjatut keerukust.
Glory Opticsi tehase eeltesti{0}}protseduur
Iga Glory Opticsist tarnitud MPO-kassetti on 100% testitud, kasutades järgmist tehasejärjestust:ISO 9001:2015 tootmisprotokoll
- 3D-interferomeetria otsa-pinnakontroll - kinnitab hülsi geomeetriat, tagasivoolukadu ja pinnaviimistlust enne paaritumist
- Sisestamiskao mõõtmine lainepikkusel 850 nm (MM) / 1310 nm (SM) - tulemus on registreeritud kiu ja pordi kohta
- Polaarsuse järjepidevuse kontroll - kinnitab määratud A/B/C tüüpi kasseti jaoks õiget kiu asukoha kaardistamist
- Lõplik visuaalne kontroll ja tolmukorgi pealekandmine
Partii testimise aruanne (PDF, tabel port{0}}por-port IL) on saadetisega kaasas. See välistab vajaduse saabumisel väljamineva kontrolli järele ja võimaldab otsest installi-faasitesti lähtealusena.
Puhastusprotokoll
Puhastage MPO-pistiku ots{0}}enne iga paaritamist.Ühe-klõpsuga puhastusvahendid(nt Fujikura CT-30 MPO või samaväärne) on eelistatud paneelide kasutamiseks - nad rakendavad ühtlast puhastusjõudu, ilma et tehnik peaks nende tehnikat hindama. Rullide puhastusvahendid on vastuvõetavad perioodiliseks hoolduseks, kuid mitte kasutamiseks riiulis, kus juurdepääs on piiratud. Puhastussagedus: puhastage enne esimest ühendamist ja pärast mis tahes lahtiühendamist, mis jätab ümbrise paarituks kauemaks kui 30 minutiks.
Juurutamise juhtumiuuringud - tegelikud-maailma MPO paigapaneeli jõudlusandmed
Allolevad andmed on võetud Glory Opticsi klientide juurutustest. Konkreetseid klientide nimesid ja geograafilisi asukohti ei peeta NDA lepingute alusel; täielikud juhtumiuuringu dokumendid on nõudmisel kättesaadavad kvalifitseeritud hankekontaktidele.
400G selgroog-lehetäiendus: 2400-kiulise MPO juurutamine 48 riiulil
Pilvetaristu pakkuja, kes laiendab GPU-klastri võimsust 100 G-lt 400 G-le serveripordi kohta, valis uues 48-st riiulist koosneva komplekti täisstruktureeritud kaabelduskihi jaoks Glory Optics 1U MPO-16 paneeli (OM4, MTP Elite). Juurutamisel kasutati eelnevalt lõpetatud MPO-16 magistraalkaableid koos paneelisiseste kassettidega, mis väljusid serveri NIC-ühenduste juures LC-dupleksini.
Mõõdetud tulemused võrreldes eelmise LC struktureeritud kaabelduse juurutamisega:
Kõrge-tihedusega 144-kiud 1U kohta paigalduslahenduse kapi soojustihedus
Euroopa Tier III kolokatsioonioperaator, kes migreeris 200-kappi saali 10G LC infrastruktuurilt 100G MPO struktureeritud kaabeldustele, seisis silmitsi teise probleemiga: traditsioonilised LC-kaablikimbud 100G tihedusega blokeerisid õhuvoolu ja tõstsid mõjutatud ridades külgnevates kappides väljundtemperatuure 3–5 kraadi võrra. Üleminek 1U MPO-24 paneelidele (6 × 24-kiulised tagumised pordid) vähendas paneelide tagaküljel nähtavat kaablikimbu läbimõõtu ligikaudu 40% võrreldes samaväärse LC-eralduskaabliga, taastades mõõdetavalt õhuvoolu vastavalt spetsifikatsioonidele.
LSZH vastavusauditi ja dokumentatsioonipakett riiklikuks väljaehitamiseks{0}}
Euroopa lennuettevõtja, kes kasutas MPO-plaastripaneele kolmes riigis 140 kohalolekupunktis, nõudis täielikku vastavusdokumentatsiooni paketti, mis ühildus nende hangete auditisüsteemiga. Glory optika tarnitud:RoHS 3 (EL 2015/863) deklaratsioon, REACH SVHC avaldus (praegune kandidaatide nimekiri), CE vastavusdeklaratsioonja LSZH materjali sertifikaat vastavalt standardile EN 60332-3-24. Kõik dokumendid esitati digitaalsel kujul (PDF, masinloetav) esimese tootmispartii tarneaja jooksul, mis võimaldas vedaja hankemeeskonnal enne füüsilist tarnimist oma vastavusauditi lõpule viia.
Kohandatud MPO plaastripaneeli lahendused - OEM, mitte-standardsed konfiguratsioonid ja kiire teostusaeg
Kataloogi standardkonfiguratsioonid hõlmavad enamikku andmekeskuste juurutamistest. Kuid stsenaariumid, mis on projekti ajakavade jaoks kõige olulisemad - ebatavaline portide arv, patenteeritud värvi-kodeerimisskeem, originaalseadmete tootjate privaatsed-märgistuse nõuded või 72-tunnine avariivarude päring – need on need, kus Glory OpticsISO 9001:2015tootmissüsteem on loodud paindlikuks.
Kohandamise valikud
- Portide arv:Mittestandardsed pordiloendid (nt 8-porti, 10-porti, 18-porti) konkreetsete lülitite või ruuterite jalajälgede jaoks, ilma et oleks vaja täielikku 1U šassii.
- Adapteri tüüp:SC, ST, FC, E2000 või MPO-to-MPO läbimiseks-adapteri variandid standardkorpustes.
- Värvikood:Kohandatud RAL-värvipaneelid ja kassetikorpused tsoonide{0}}identifitseerimiseks-suure ulatuse korral.
- Sildi trükkimine:Tehase{0}}lasergraveerimine paneeli esipaneelidele pordi ID-de, tsoonikoodide või kliendi-määratletud nomenklatuuri jaoks.
- Kaabli montaaži pikkus:Mittestandardsete pikkuste (1,5 m, 3,5 m, 7 m jne) eelotsaga tüved-, et need vastaksid konkreetsetele hammaspostide mõõtmetele.
- OEM privaatne{0}}silt:Täisvalge{0}}sildiga pakend ja kohandatud kaubamärk edasimüüjatele ja süsteemiintegraatoritele. MOQ 10 ühikut; standardkorpuse muutmise eest NRE tasu ei võeta.
Täitmisaja kohustused
Standardkataloogi MPO plaatpaneelid tarnitakse5-7 tööpäeva. Varustatud konfiguratsioonide jaoks (1U MPO-12/OM4, 1U MPO-24/OM4, 2U MPO-12/OS2),72-tunnine kiirsaadetison saadaval tellimustele alla 50 ühiku. Mittestandardsete kassettjuhtmete või esipaneeli modifikatsioonidega kohandatud konfiguratsioonide puhul on teostusaeg 10–14 päeva.
Õigeaegne{0}}edastusmäär: 97,8%3,200+ tellimust, mis on jälgitud 24-kuulise perioodi jooksul, mis lõppes 4 2025. Q. See arv on auditeeritud meie ERP-süsteemis ISO 9001:2015 kvaliteedijuhtimise dokumentide alusel kinnitatud tarnekuupäevade alusel.
Kvaliteedi tagamise protsess
Iga Glory Opticsi paneel - standardne või kohandatud - läbib samaISO 9001:2015tootmis- ja katsevoog: sissetulevate materjalide kontroll (ümbrise geomeetria, kiudude geomeetria, korpuse mõõtmete kontroll), tootmis-etapi IPC kontroll, 100% sisestuskao mõõtmine 3D-interferomeetriaga, polaarsuse kontroll, visuaalne kontroll ja väljamineva dokumentatsiooni pakett. Kohandatud OEM-tellimused saavad lisaks esialgse -partii artikli kontrollimise aruande.
Kas vajate kohandatud konfiguratsiooni?
Laadige üles oma BOM või kirjeldage oma spetsifikatsiooni. Meie insenerimeeskond vastab tehnilise kinnituse ja hinnapakkumisega 4 töötunni jooksul. OEM-i minimaalne tellimus: 10 ühikut.
Korduma kippuvad küsimused - MPO fiber patch panel
K: Mis vahe on MPO- ja MTP-plaastripaneelidel?
V: MPO (Multi-Fiber Push-On) on standardiga IEC 61754-7 määratletud üldine pistikustandard, mida toodavad mitmed müüjad. MTP® on USA Coneci suure jõudlusega-MPO-pistiku registreeritud kaubanimi, millel on tihedamad hülssi tolerantsid, eemaldatav korpus, mis võimaldab põllul sugu vahetada, ja optimeeritud sisemine vedrujõud järjepidevaks paaritumiseks. MTP on mehaaniliselt asendatav MPO-ga - mõlemad sobivad mõlemas adapterihülsis õigesti, kuid MTP tagab väiksema sisestuskadu ja suurema tagastuskadu. Glory Optics paneelid kasutavad kõigis standard- ja Elite konfiguratsioonides ehtsaid USA Conec MTP® pistikuid.
K: Kas ma saan kasutada MPO-12 paneeli 400G rakenduste jaoks?
V: See sõltub 400G transiiveri tüübist. 400G-SR8 ja 400G-DR8 nõuavad MPO-16 pistikut ja ei saa kasutada MPO-12 paneele -, tihvtide arv ei ole füüsiliselt ühilduv . 400}, 4G, SR8 ja 4G 400G-LR4 transiiverid kasutavad LC dupleks- või MPO-12 liideseid ja ühilduvad standardsete MPO-12 paneelidega. Enne paneelide tellimist kontrollige oma transiiveri liidese tüüpi IEEE 802.3cd (SR8/DR8) või 802.3bs (FR4/LR4) suhtes.
K: Mitu kiudu mahutab 1U suure{1}}tihedusega MPO-plaastripaneel?
V: 1U MPO patch-paneel mahutab olenevalt kassetitüübist 72–144 kiudu. Kasutades kuut MPO{10}}12 kassetti (igaüks 12 kiudu), on kokku 72 kiudu. Kasutades kuut MPO-24 kassetti (igas 24 kiudu) koos quad-LC eesmiste adapteritega, ulatub kogusumma 144 kiuduni – mis on 6 korda tavalise 1U LC duplekspaneeli kiudude tihedus. Glory Optics pakub mõlemat konfiguratsiooni OM3, OM4 ja OS2 kiudvariantidega.
K: Millist sisestuskadu peaksin kvaliteetselt MPO-paneelilt ootama?
V: Standard IEC 61754-7 määrab standardsete MPO-pistikute vastavuse alammääraks 0,5 dB või sellega võrdne. Kvaliteetne MPO-paneel, mis kasutab US Conec MTP®-pistikuid, peaks andma partii keskmise väärtuse, mis on väiksem või võrdne 0,35 dB, kusjuures MTP Elite'i klass peab olema väiksem kui 0,25 dB või sellega võrdne. Glory Opticsi tehaseandmed (3D-interferomeetria, 100% testitud) näitavad standardse MTP puhul partii keskmist 0,31 dB ja MTP Elite'i puhul 0,22 dB. Taotlege alati tehase katsearuannet - kõik tarnijad, kes ei saa oma paneelide kohta porditaseme sisestuskao andmeid esitada, tuginevad IEC spetsifikatsiooni alammäärale, mitte mõõdetud jõudlusele.
K: Mis vahe on ODF-i ja kiudpaneelide vahel?
V: ODF (Optical Distribution Frame) on mõeldud väljastpoolt-tehast ja pikamaa-kaablite lõpetamiseks, kasutades väliliitmist. See on suur šassii, mis on varustatud liitmikplaadid ja patsid, mis sobivad püsiühendusteks hoonete sisenemispunktides ja MDF-ides. MPO-kiudpaneeli paneel on struktureeritud andmekeskusesisese kaabeldus Seda on kiirem kasutusele võtta (ilma splaissimiseta), suurem tihedus (kuni 144 kiudu 1 U kohta) ja see toetab sagedast{12}}paigaldamist. Andmekeskuse rea{14}}taseme ja racki{15}}taseme infrastruktuuri jaoks on MPO paigapaneelid õige valik; ODF-id teenindavad{16}väliseid tehase ja hoone selgroogu.
K: Kas esitate iga tellimusega RoHS- ja CE-testiaruanded?
V: Jah. Iga Glory Opticsi MPO plaastri paneeli tellimuse standarddokumentatsioon sisaldab: tehase sisestamise kadumise testi aruannet (pordi kohta, 3D-interferomeetria), RoHS 3 (EL 2015/863) vastavusdeklaratsiooni ja CE-vastavusdeklaratsiooni. REACH SVHC avaldus ja ISO 9001:2015 sertifikaat (koos sertifikaadi numbriga) on saadaval nõudmisel OEM-klientidele ja hankeauditi nõuetele. LSZH materjali sertifikaat vastavalt standardile EN 60332-3-24 on saadaval Euroopa lennuettevõtjate ja valitsusasutuste jaoks.
K: Mis on teie minimaalne tellimiskogus kohandatud konfiguratsioonide jaoks?
V: Kohandatud MPO-paneeli konfiguratsioonide minimaalne tellimiskogus on 10 ühikut. Korpuse standardmuudatuste (nt kohandatud portide loenduse, adapteri tüübi muudatuste või värvikoodide) eest ei võeta NRE (non-recurring engineering) tasu. OEM-i privaatsete -etikettide pakend (kohandatud kaubamärk, lasergraveeritud{5}}esiplaadid) algab samuti 10 ühiku MOQ-st. Kohandatud konfiguratsioonide teostusaeg on 10–14 tööpäeva.
