Viis vabastusväravat OSP-kaablite ühendamiseks
Käsitlege iga splaissi asukohta viie vabastusväravana:
| Vabastusvärav | Küsimus, millele tuleb vastata | Tõendid enne kinnitamist |
|---|---|---|
| Marsruut ja kaabel | Millised kaablid tulevad, mis suundadest ja mis ehitusega ja OD? | Marsruudi joonis, kaabli andmelehed ja kaablite ajakava |
| Sulgemine ja sisenemine | Kas iga kaabel saab siseneda, seda saab piirata, vajadusel maandada ja tihendada? | Sulgemisjoonis, sisenemiskaart ja pitseerimiskomplekti-loend |
| Kandik ja lõtk | Kas iga splaissi, presstoru ja remondireservi saab hoida ilma tunglemiseta? | Salve kaart, kaitsja spetsifikatsioon ja lõtvunud pearaamat |
| Paigaldamine | Kas ümbris sobib varda, haru, pjedestaali või maa-aluse kambriga ja jääb avatavaks? | Paigaldusdetailid, kliirensi kontroll ja töömeetod |
| Vastuvõtmine | Kuidas kinnitatakse optiline jõudlus, tihendus ja{0}}ehitatud identiteet? | Katseplaan, sõlmede kirje, fotod ja nimega tulemuste failid |
Hanke avaldamine peaks ootama, kuni projekt on jõudnud kaugemale kataloogi kahest väljast "kiudude arv" ja "IP68". Täielik sõlme kinnitus seob kaabli väliskülje sisendiga, iga kavandatud ühenduskoha kinnitatud aluse positsiooniga, iga tihendi kulumaterjali või korduvkasutatava osaga ja iga testitulemus sulguri ID-ga.
Turuväljavaade: OSP-kaablite ühendamine 2031. aastani
OSP liitmistööd jagunevad tõenäoliselt kaheks kasvavaks teenindusmustriks. Uued-ehitusturud jätkavad toite- ja jaotussõlmede lisamist, samas kui küpsed FTTH turud loovad rohkem täiendusi, harude lisamisi, taassisenemist{2}}, taastamist ja dokumenteerimist.
TheFibre Council Europe 2026 panoraamteatab, et EL39-s on ligikaudu 295 miljonit ruumi, millel on ligikaudu 160 miljonit tellijat. Selle2026–2031 prognoos2031. aastaks on projekte läbinud ligikaudu 353 miljonit ruumi ja rohkem kui 251 miljonit abonenti. Põhja-AmeerikasFiber Broadband Associationteatab, et 2025. aasta püstitas kasutuselevõtu rekordi ja USA FTTH-i läbimiste koguarv lähenes 100 miljonile.
Need arvud mõõdavad pigem ruume ja tellijaid, mitte{0}}sulgemismüüki. Hanke järeldus on, et rohkem paigaldatud kiudaineid loob nii uusi splaissimissõlme kui ka suurema installitud baasi, mis nõuab laiendamist, taassisenemist, parandamist ja paremaid kirjeid. Ostuküsimus nihkub seega küsimuselt "Kui palju kiude täna sobib?" suunas "Kuidas see sõlm võtab vastu järgmise haru ilma sulgemist asendamata või elavaid kiude häirimata?"
Tarnijate jaoks on see võimalus marsruudi-spetsiifiline pakett: kaabel, sulgur, kandikud, tihendusosad, paigaldusriistvara, juurdepääs maa-alusele või pjedestaalile, märgistamise ja vastuvõtmise-dokumendiväljad. See on kasulikum kui isoleeritud "144F IP68 sulgemise" tsiteerimine.
Enne OSP-kaabli ühendamist koostage sõlme väljalaskeleht
Enne sulgemise valimist määrake sõlme funktsioon
Sulgemise valik algab sõlme funktsiooniga.
| Sõlme funktsioon | Tüüpiline kaabli liikumine | Esmane valikurõhk |
|---|---|---|
| Sirge liigend | Üks kaabel jätkub teisega | Vastupidised sissekanded, kompaktne marsruudi sobivus ja juurdepääs taastamisele |
| Haru liigend | Üks feeder jaguneb mitmeks kaabliks | Mitu ühilduvat porti, harupiirang ja skaleeritavad kandikud |
| Keskmine{0}}juurdepääs | Kaabel jätkub, kuni valitud torud või kiud hargnevad | Kiire tee, ovaalne või{0}}sisend ja lõikamata{1}}toru salvestusruum |
| Remondi liigend | Kaks kahjustatud otsa või sisestatud kaabliosa on ühendatud | Saadaval on taastamise lõtk, kiire juurdepääs põllule ja täielikud kulumaterjalid |
| Lõpp- või jaotussõlm | Kaablikiud muutuvad ühendatud või poolitatud väljunditeks | Patsid, adapterid või jaoturid ning splaissi- ja ühendustsoonide eraldamine |
Patsid sisenevad BOM-i, kui sõlm pakub konnektoriliidest, toidab jaoturit või lõpeb adapterpaneelil. Kaabli---ühendus kasutab tavaliselt sulgurit, aluseid, ühenduskaitsmeid, tihendeid ja kinnitusosi; lisapatsid lisaksid osi ilma sõlme funktsiooni teenindamata.
Enne mobiliseerimist külmutage seitse põldu
Glory Node'i väljalaskeleht
- Sõlme ID ja asukoht:marsruudi joonise viide, GPS või kett, antenni/kanali/otse-maetud/pjedestaal/käsi-/kaevukeskkond.
- Kaabli ajakava:kaabli ID, kiudude arv ja formaat, ümbris ja soomus, tugevuselement, puhver-toru kaart, OD ja sisenemissuund.
- Sisenemiskaart:määratud sulgemisport, lubatud OD vahemik, tihendusosa, maanduse/ühenduse nõue ja kasutamata{0}}pordi pistik.
- Salve kaart:splaissi tüüp, kaitsme mõõtmed, kavandatud kiud, varupositsioonid, aluse number ja etiketi tava.
- Lõtk pearaamat:taastamis-/teenindus-silmuskaabel, sulguri töötoru lõtk ja aluse kiu lõtk registreeritakse eraldi.
- Paigalduskomplekt:sulgurid, kandikud, tihendid, haruklambrid, pistikud, maandusosad, paigaldusriistvara, sildid, puhastusmaterjalid ja heakskiidetud tööriistad.
- Vastuvõtmise pakett:visuaalne kontroll, pitseri kontrollimine, OLTS-i tulemused, OTDR-i jäljed, kui vaja, fotod, liitmiskaart ja -ehitatud märk-väljas.
Määrake personali pädevus ja volitused
TheFOA CFOS/S sertifikaaton kasulik pädevuste viide, kuna selle ulatus hõlmab OSP-kaabli ettevalmistamist, liitmist, pleisside paigutamist kandikutesse ja sulguritesse ning OTDR-i testimist. Operaatori tööluba reguleerib endiselt projekti; sertifitseerimine annab hankemeeskondadele selgema personalinõude kui ebamäärane fraas "kogenud splaissija". Ehitust ja restaureerimist hõlmavad projektid võivad viidata ka FOA CFOS/O välistele-tehaseoskustele.
Kaabli ettevalmistamine ja sisestamise kontroll OSP-kaablite ühendamiseks
Enne eemaldamist sobitage kaabel
Kaabli ettevalmistamine algab joonisest ja andmelehest, mitte rõnga{0}}lõikamisest. Kinnitage:
- kaabli tüüp ja rakendus: kanal, otsematmine, antenn, ADSS, joonis-8 või muu konstruktsioon;
- lahtine-toru, kesk-toru, lint või rullitav-lint;
- kiudude ja torude värvijärjestus;
- välisläbimõõt ja kõik tihendiga seotud mõõtmete hälbed;
- raudrüü ja tugevus{0}}liikme ravi;
- vett{0}}blokeerivad materjalid ja heakskiidetud puhastusmeetod;
- tootja piirangud ümbrise avamisele, toru käsitsemisele ja painderaadiusele;
- olenemata sellest, kas kaabel on lõigatud, läbi aasatud või sellele on juurdepääs keskelt-.
Kasutage kaablitootja ettevalmistusmalli ja kinnitatud riba pikkuste sulgemisjuhiseid. Need dokumendid kajastavad tegelikku sulgemise geomeetriat, pingevaba{1}}punkti ja lõtku korvi usaldusväärsemalt kui tavaline võrgus olev eemaldamiskaugus. Glory'svälistingimustes kasutatavate fiiberoptiliste kaablite valiksaab vaadata koos sulgemiskaardiga; kanali- ja otse{0}}matmisteede jaoks, mis nõuavad kahekordset-jopet, soomuskonstruktsiooni,GYTA53 väliskaabelon üks projekti võimalus, mis sõltub marsruudi spetsifikatsioonist.
Üksikasjalike puhastamise, lõikamise ja kaare{0}}liitmise etappide jaoks kasutage Glory eraldiliitmisjuhend-. Nende sammude hoidmine spetsialistide lehel hoiab ära selle hanke kontrollnimekirja muutumise lahjendatud koolitusjuhendiks.

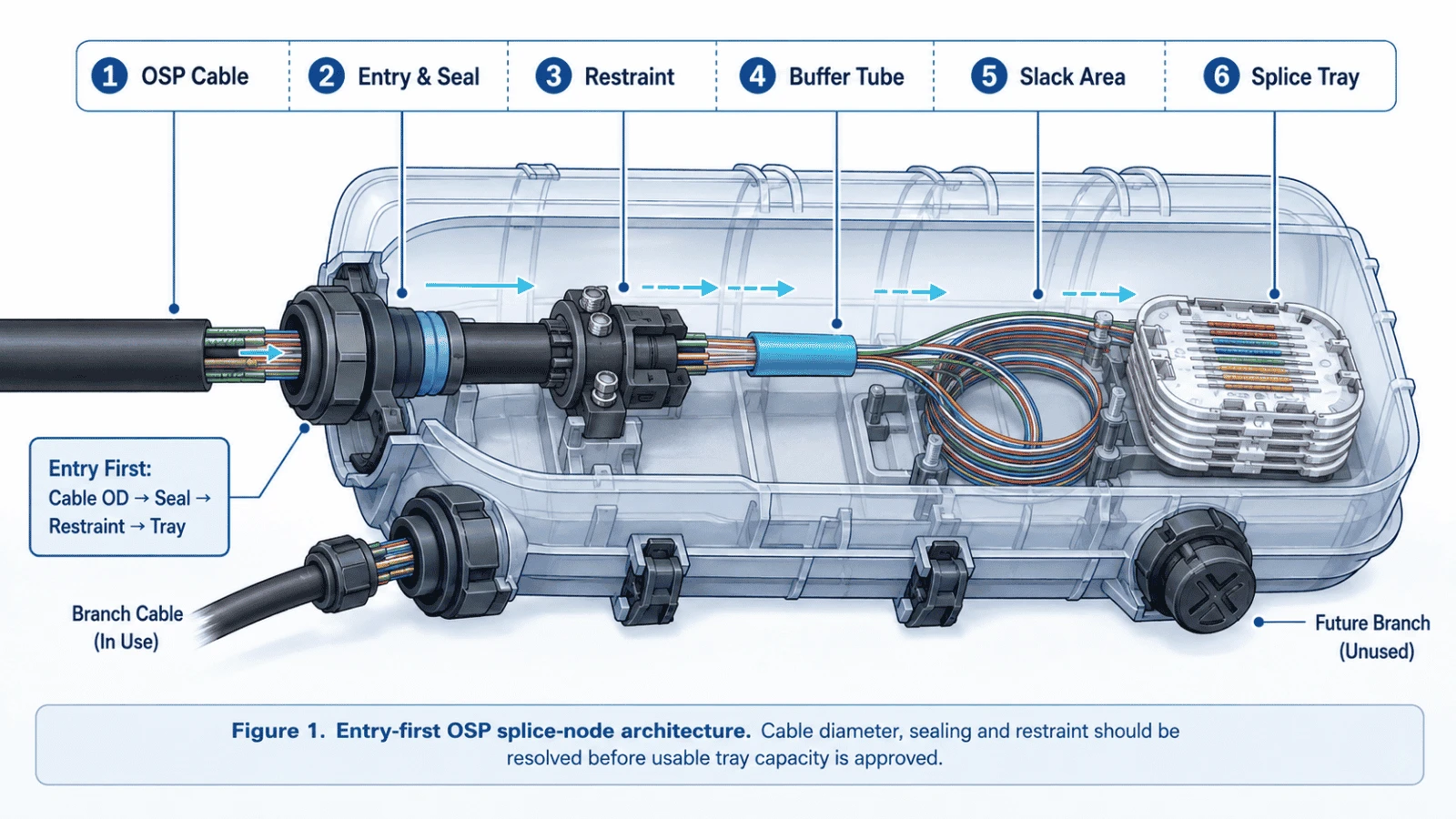

Koostage kaabel{0}}sisendkaart
Sisendkaart peaks määrama iga kaabli tegelikule pordile enne ostutellimuse avaldamist.
| Kaabli väli | Sisenemise otsus |
|---|---|
| Kaabli ID ja suund | Sadama number ja lähenemissuund |
| Tegelik kaabli OD | Ühilduv tihendi või tihendi valik |
| Jope/soomus | Kaabli kinnitus- ja liimimiskomponendid |
| Lõika või ekspresseeri kaabel | Ümmargune, ovaalne, topelt-kaabel või läbiv-sisend |
| Planeeritud tulevane filiaal | Reserveeritud port pluss õige sulgemispistik |
| Taas{0}}sisenemise ootus | Korduvkasutatava tihendi või asendustihendi-komplekti kogus |
Sisenemine-Esimene võimsuse kontroll
Kaabli-sisendi ühilduvus on esimene läbilaskevõime värav. Rakenda see tellimus:
- Kas iga paigaldatud kaablit saab määrata ühilduvale kirjele?
- Kas iga kaablit saab piirata ilma torusid või kiude koormamata?
- Kas metallist soomust või tugevuselemente saab projekti kohaselt ühendada või isoleerida?
- Kas kasutamata porte saab tihendada määratud pistikutega?
- Kas kavandatava haru- või taastamiskaabli jaoks on saadaval täiendav ühilduv sisestus?
- Alles siis: kas kandikuvirn pakub piisavalt kasutatavaid ühenduskohti?
See kontroll paljastab tavalise hanketõrke: sulguril võib olla varualuseid, kuid puudub ühilduv port järgmise kaabli läbimõõdu jaoks.
Sulgemis- ja tihendusvalikud OSP-kaablite ühendamisel
Valige kaabli suuna järgi kuppel või sisemine
| Otsus | Kuppel/üks{0}}otsaga sulgemine | Sisse-/horisontaalne sulgemine |
|---|---|---|
| Kaabliga lähenemine | Kaablid sisenevad üldjuhul läbi ühe aluse | Kaablid võivad siseneda vastasotstest |
| Ühine roll | Haru, põkkliide, postament või postide jaotussõlm | Sirge liigend, läbi{0}}trassi või piiratud kanali/kaevu sõlm |
| Keskmine{0}}juurdepääs | Sageli toetatakse ovaalse kiirpordi kaudu, kui see on selle jaoks mõeldud | See on sageli loomulik{0}}läbisõidumarsruudi puhul, kuid mudeli üksikasjad kontrollivad siiski |
| Välikontroll | Aluse all ruum kaablisabade ja tihendustööde jaoks | Kogupikkus, otsavahe ja avamisümbrik |
Kaabli suund ja juurdepääs teenusele juhivad seda topoloogiat. Kasutage Glory'sfiiberoptiliste korpuste valikvormingute võrdlemiseks, seejärel kinnitage täpne joonis ja kaasasolevad tarvikud.
Sobitage tihendusmeetod hooldusmudeliga
- Kuum{0}}kahaneva kaabli tihendidpakkuda kaablispetsiifilist suletud liidest ja tavaliselt on kirje muutmisel vaja uusi kulumaterjale. Kinnitage põleti/kuumutus-tööriistareeglid, oksaklambrid, varrukate suurused ja varukomplektid.
- Mehaanilised survetihendidvõib toetada planeeritud uuesti{0}}sisenemist, kui tihendid, surveosad, kaabli välisläbimõõt ja pingutamise järjestus on kontrolli all. Kinnitage, kas pärast kindlaksmääratud arvu avamisi on vaja asendada tihendid.
- Geeli tihendidsaab lihtsustada segatud või muutuvaid kaablisisendeid nende jaoks mõeldud toodetes. Temperatuurivahemik, kaabli-diameetriga aken, kasutamata-pordipistikud ja saastekontroll on endiselt olulised.
Iga sulguri perekond peaks säilitama oma kindlaksmääratud paigaldusosad ja -protseduurid. Sarnane O-rõngas, haruklamber, kaabli ehituslint-või läbiviik võib kasutada erinevat materjali, tihendusvahemikku või montaažijärjestust.
Re{0}}entry Tax: hind järgmine avamine täna
TheTaassisenemise makson elutsükli kulu, mis tekib iga kord, kui reaalajas splaissisõlme tuleb avada, häirida, testida ja uuesti sulgeda. Eraldi tsiteerides välditakse madala ostuhinnaga peitmast suurt hoolduskoormust.
| Kulujuht | Tõendid, mida pakkumispakkumises taotleda | Kaubanduslik tagajärg |
|---|---|---|
| Juurdepääs saidile ja tööjõu avamine | Avamisviis, vajalikud tööriistad, kambri/posti juhtseadmed ja meeskonna eeldatav suurus | Teisendab "lihtsa taassisenemise"{0}}nõude kavandatud töö- ja juurdepääsuajaks |
| Tihendusosade vahetamine | Tihendi, tihendi, termokahanemise-, geeli, O-rõnga ja haru-komplekti asendamise reeglid | Määrab varukomplekti-koguse ja säilivusaja enne esimest avamist |
| Kiudude häirete tsoon | Salve juurdepääsu järjestus, kiirtee{0}}paigutus ja laaditud näidis | Näitab, mitu aktiivset alust või salvestatud toru peab liikuma, et jõuda ühe pleissini |
| Korda testimist ja registreerimist | Nõutav OLTS/OTDR ulatus, fotod ja sõlme{0}}kirje redaktsioon | Lisab igale filiaali lisamisele või remondile mõõdetavat sulgemistööd- |
| Katkestus ja taastamine | Isolatsioonimeetod, remondireserv ja hädaolukordade riistvara | Hindab operatsiooniriski, mille ainuüksi kataloogi maht jätab nähtamatuks |
Näidisülevaatus peaks läbima ühe realistliku tulevase muudatuse,{0}}näiteks lisades 4. salve haru, seejärel registreerige tööriistad, tihendid, teisaldatud kandikud, korratud testid ja ohustatud minutid. Glory saab seda stsenaariumi kasutada selle konfigureerimisekssplaissi sulgemine, varuosi tihendusosad japjedestaali või maa-aluse juurdepääsu riistvaraühe hooldatava sõlmepaketina.
Kontrollige paigaldusümbrist
Korpus peab suletuna, paigaldamise ajal ja edaspidi{0}}sisenemise ajal sobima. Kinnitage:
- varraste, kiudude, seina- või pjedestaalikonsool;
- mudeli nõutav vertikaalne või horisontaalne orientatsioon;
- minimaalne paindetee iga kaabli saba jaoks;
- ruumi tehnikule kupli, klambrite või katte eemaldamiseks;
- käsiaugu/kaevu mõõtmed, kanalite asukohad ja äravoolu seisukord;
- maa-aluse ehitise koormusnormatiiv ja ohutu juurdepääsu eeskirjad;
- eraldamine teravatest servadest, seisvast veest ja muudest kommunaalteenustest;
- marsruudi{0}}taseme teenusesilmuste turvamise meetod.
Glory juhendkäeaugud versus kaevuaugudon kasulik, kui juurdepääsustruktuur ise pole lõplikult vormistatud.
Millised IP-reitingud jätavad saidi spetsifikatsioonile
IEC 60529klassifitseerib korpuse sissepääsukaitse, samasTelcordia GR-771käsitleb laiemaid üldisi, elektrilisi, mehaanilisi ja keskkonnanõudeid kiudoptiliste splaisssulguritele. Kumbki viidet ei tohiks taandada turundusmärgile.
IP68 toote puhul hankige tootja esitatud sukeldumiskatse tingimused ja katsearuanne, kui koht võib üle ujutada. Määratlege ka kaabli väljatõmbe-/kinnipidamine, temperatuurivahemik, uuesti-sisenemine, korrosiooniga kokkupuude, rõhu- või kiirtestimine, kui seda kasutatakse, ja paigaldatud kaabli täpsed läbimõõdud. Välja jõudlus sõltub siis pigem testitud tingimustest, ühilduvatest sisestustest ja paigalduskvaliteedist, mitte hinnangusildist iseenesest.
Salve mahutavus ja lõtv planeerimine OSP-kaablite ühendamiseks
Teisendage nimivõimsus kasutatavaks võimsuseks
Kasutatav võimsus on splaisside arv, mida saab kinnitatud konfiguratsioonis kaitsta, suunata, tuvastada ja millele hiljem juurde pääseda. See sõltub:
- hoidjate positsioonid ja kaitsme tüüp;
- kaitsme pikkus ja taastatud läbimõõt;
- ühe-kiu, lindi või rullitava-lindi formaat;
- salvete arv ja sõltumatu juurdepääs salvedele;
- puhver-toru ja lindi sisenemise suund;
- salvestatud kiudude tee ja säilitatud painderaadius;
- kiir- või lõikamata torud lõtku piirkonnas;
- reservi ametikohad taastamiseks ja harude vahetamiseks;
- mis tahes jaoturi, patsi või adapteri riistvara, mis jagab korpust.
Salve joonis või laaditud näidis annab tugevama kinnituse kui fraas "24 splaissi salve kohta". Glory'ssplaissi{0}}salve valiku juhendselgitab üksikasjalikult kaitsme ja hoidiku ühilduvust. Seotud artikkel teemalkandikutelt välja kukkuvaid varrukaid ühendamahõlmab taastatud hülsi mõõtmeid, hoidiku geomeetriat ja marsruudi pinget.
Kasutage Three{0}}Pool Slack Ledgerit
Juhend "jätke piisavalt lõtku" muutub kontrollitavaks alles pärast reservi jagamist kolmeks basseiniks:
| Lahtine bassein | Eesmärk | Kuhu see kuulub | Heakskiitmise alus |
|---|---|---|---|
| Marsruudi taastamine lõtk | Viige kaabliotsad ohutusse tööasendisse või toetage tulevane remondisektsioon | Varras, kiud, käeauk, kaev, pjedestaal või määratud teesilmus | Operaatorstandard, marsruudirisk ja töömeetod |
| Sulgemise töö lõtk | Saavutatud tõmbevabastus, organiseerija, kiirtee ja kandikud ilma torude laadimiseta | Sulgemiskorv või korraldaja ala | Sulgemisjuhised ja sõlmede paigutus |
| Kandiku kiudude lõtk | Eemaldage ja töötage ümber üksikud ühenduskohad, säilitades samal ajal paindekontrolli | Määratud salve sees | Salve marsruutimise skeem ja hooldusmeetod |
FOA kasutab sõlme kahe erineva osa jaoks kahte erinevat kogust. SelleOSP disaini viideannab10–20 m trass-tasandage lisakaabel liitmispunktistööks ühendushaagises, eemaldamises ja hooldusaasas. See on eraldiOSP paigaldamise juhisedarutabumbes 1 m paljast kiudu, mis on salve paigutatudpärast splaissimist. Suurem arv puudutab ligipääsetavat kaablit väljaspool salve; väiksem näitaja puudutab sisemist kiu marsruutimist. Mõlemad on ulatuse{2}}spetsiifilised viited. Iga basseini heakskiidetud väärtus pärineb trassi omanikust, töömeetodist, sulgemisjoonisest ja salve juhistest.
Mida väliarutelud paljastavad
12 avaliku r/FiberOpticsi arutelu käsitsi läbivaatamise käigus käsitleti 8 vestlussalve marsruutimist, lõtvust või uuesti sisenemise raskusi; 5 hõlmas tihendamist või vett; ja 5 kaasatud sobivust, mahtuvust või puuduvaid tarvikuid. Niidid pealsalve ladustaminejaväikesed maa-alused sulgemisedNäidake sama hankeõpetust: tehniliselt sobiva konfiguratsiooni parandamine võib siiski olla kulukas, kui ühte pleissi ei saa ilma paljusid teisi häirimata. Need on anekdootlikud väljasignaalid, mitte standardid, kuid need määravad kindlaks õiged küsimused proovi kinnitamiseks.
Keskmise-vahemiku ja lindiotsused OSP-kaablite ühendamisel
Säilitage kiirtee
Kesk{0}}ulatussõlmes kulgeb kaabel läbi saidi, samal ajal kui haru jaoks pääseb juurde valitud puhvertorudele või -kiududele. Enne tellimist kinnitage:
- kas sulguril on kinnitatud kiir-/lõikamata kaablisisend;
- maksimaalsed silmuse või ümbrise{0}}ava mõõtmed;
- kus hoitakse lõikamata torusid, täitevardaid ja linte;
- millised torud avatakse, millised jäävad väljendatuks ja kuidas mõlemad on märgistatud;
- kuidas kaabli tugevuselemendid ja soomus on mõlemalt poolt kinnitatud;
- kas tulevasi oksi saab lisada ilma elavaid plaate ristumata;
- marsruudi-taseme kaabli lõtk, mis on vajalik sulguri töötavasse asendisse viimiseks.
Corningi ametnik250 µm kiudude paigaldusjuhisedkeskmise pikkusega-rakenduste puhul, eriti suurema -kiud-arvuga kaablite puhul, soovitage kerida torusid ja täitevardaid sulguri lõtku-hoidlasse. Täpne protseduur jääb toote- ja kaabli-spetsiifiliseks, samas kui põhimõte on kaasaskantav: kiirtee vajab enne salvete laadimist kavandatud salvestusmahtu.
Eraldi ühe{0}}kiu ja lindi konfiguratsioonid
TheFOA fusiooni-viidemärgib, et tavalised lintsüsteemid rühmitavad sageli 12 kiudu ja neid saab massi{1}}lindiks sulatada. See võib järsult vähendada fusioonitsüklite arvu; kompromiss on lindile -spetsiifiline hoidikute, ettevalmistustööriistade, kaitsmete, salve geomeetria ja taastamisreeglite komplekt.
| Väli | Ühe{0}}kiu splaissimine | Lint/massfusioon |
|---|---|---|
| Ühendusüksus | Üks kiud | Mitu joondatud kiudu, tavaliselt 12 |
| Varustus | Ühe{0}}kiuga liitja ja lõikaja | Ühilduv mass{0}}liitmik, hoidikud, eemaldaja ja lõikaja |
| Salv | Individuaalsed kaitsmete hoidjad | Lindi kaitse/kiip ja lindi{0}}marsruutimise geomeetria |
| Tugevus | Üksikute kiudude paindlik parandamine | Suur läbilaskevõime joondatud suurel{0}}arvulisel tööl |
| Oht kontrollida | Tööjõud ja tihe individuaalne marsruutimine | Lindi järjekord, keerutamine, ettevalmistuse kvaliteet ja grupi ümbertöötamine |
Seadmete ja salve sõltuvus
Lindi mahutavus nõuab pigem heakskiidetud salve konfiguratsiooni kui ühe -kiu arvule rakendatavat kordajat. CommScope'iFOSC 450 tooteteaveavaldab erinevad maksimaalsed võimsused üksik- ja massliitmiseks, illustreerides, miks splaissimeetod on toote konfiguratsiooniväli, mitte lihtne kiudude arvutus{0}}.
Iga lindiprojekti jaoks fikseerige lindi samm ja formaat, hoidiku ühilduvus, kaitsme tüüp, aluse/kiibi paigutus, kiudude järjestus, mass{0}}fusiooniseadmed ja individuaalse-kiu taastamise reegel.
OSP-kaablite splaissimise aktsepteerimise testimine ja kirjed
Looge eel-sulgemise ootepunkt
Enne sulguri lõplikku sulgemist kontrollige:
- kaabli piiramine, armor/tugevus{0}}liikmete töötlemine ja liimimine;
- ükski kiud või toru ei ületa tihenduspindu ega hingeteid;
- iga kaitse on jahutatud, tsentreeritud ja täielikult kinni hoitud;
- kiud järgivad kinnitatud salve teed ilma muljumise või teravate ristumisteta;
- aluse, toru, kaabli ja sõlme sildid vastavad liitmisplaanile;
- pressitud torud ja ladustatud lõtk on kinnitatud ilma muljumiseta;
- kasutamata kirjetel on õiged pistikud;
- nõutavad splaissi{0}}taseme testid on täielikud ja jälgitavad.
Kui vastuvõtuplaan nõuab iga splaissi OTDR-i kontrollimist, täitke see enne lõplikku sulgemist, et ebaõnnestunud sündmus ei käivitaks välditavat uuesti{0}}sisenemist.
Eraldage lõpp{0}}lõpuni-kaod sündmuste analüüsist
OTDR ja OLTS vastavad erinevatele küsimustele.
| meetod | Esmane vastus | Tüüpiline üleandmise roll |
|---|---|---|
| OLTS / valgusallikas ja võimsusmõõtur | Mis on installitud tee lõpp--lõpuni-sisestuse kadu? | Võrrelge täielikku linki kinnitatud kahjueelarvega |
| OTDR | Kus on ühenduskohad, painded, peegeldused või vead ja kuidas iga sündmus ilmneb? | Kontrollige sündmusi, leidke stress ja looge taastamise lähtepunkt |
FOA-dOSP kavandamise ja testimise juhisedväidab, et OTDR-i testimine on OSP-linkide puhul tavaline, kuid OTDR üksi ei ole kaabel{0}}tehase sertifikaat; Samuti tuleks testida lõpp--otsast-otsa sisestamise kadu. Projekti testimisplaan peab enne töö alustamist määratlema lainepikkused, võrdlusmeetodi, käivitus-/vastuvõtukiud, impulsi laius, keskmistamine, ühe--- või kahesuunaline OTDR, sündmuse-kao arvutamine, failivorming ja läbimise/ebaõnnestumise väärtused.
Lepingulise splaissimise{0}}kao piirmäär vajab kindlaksmääratud mõõtmismeetodit. Splaissingu hinnangud, ühesuunaline OTDR-i sündmuste kadu, kahesuunaline OTDR-i keskmine ja lõpp--ots--OLTS-kadu kirjeldavad erinevaid mõõtmisi. Glory'svastuvõetav fusiooniühenduse kaotuse juhendkäsitleb seda vahet.
Koostage tõendite{0}}lukustatud üleandmispakett
Iga sulgemiskirje peaks sisaldama järgmist:
- sõlme ID, asukoha ja marsruudi joonise viide;
- sulguri tootja, mudel, seeria/partii identifikaator, kui seda kasutatakse, ja paigaldatud konfiguratsioon;
- sissetulevate ja väljaminevate kaablite ID-d, ehitus, kiudude arv ja määratud sisendpordid;
- salve-by-salve liitmiskaart, kiudude värvid ja väljendatud/reserveeritud kiud;
- tihendusosad, kasutamata{0}}pordikorgid ja mis tahes välirõhu/lekke kontroll;
- fotod enne pitseerimist igast täidetud kandikust, sisenemissõlmest ja paigaldatud sõlmest;
- OLTS tulemused ja kinnitatud kahjueelarve;
- Vajadusel OTDR-jäljed ja sündmuste tabelid;
- kõrvalekalded, remont ja lõplik kinnitaja.
Soovitatav failinimetus
Kasutage igas kirjes ühte stabiilset võtit:
[Marsruut]-[NodeID]-[CableID]-[FiberID]-[Direction]-[lainepikkus]-[kuupäev]
Näiteks peaks sama sõlme ID olema füüsilisel sildil, splaissimiskaardil, fotokaustal, OLTS-i ekspordil ja OTDR-jäljel. See tõendite lukk muudab tulevase tõrkeotsingu kiiremaks kui mitme süsteemi otsimine ligikaudse asukoha järgi.
Pärast üleandmist kasutage Glory'slaiaulatuslik-liite-sulgemise haldamise juhendsõlme kirje laiendamiseks kontrolli,{0}}taassisenemise ja taastamise töövoogudele.
Praktiline BOM OSP-kaablite splaissisõlmede jaoks
Kaardistada komponendid sõlme funktsiooniga
| BOM-i rühm | Vajadusel lisage | Nõus on endiselt tõendid |
|---|---|---|
| OSP kaabel | Õige trassi ehitus, fiiberformaat, pikkus ja varu | Kaabli andmeleht ja marsruudi-spetsiifiline kinnitus kanalis, õhust või otse{1}}matmiseks |
| Splice sulgemine | Korpus, kandikud/organisaator ja sulguri tihend | Sisestuskaart, aluse konstruktsioon, tihenduskomplekt ja paigaldusjoonis väljaspool "144F IP68" |
| Kaabli-sisendkomplekt | Läbiviigud või termokahanevad osad, oksaklambrid, pistikud ja ehitus{1}} | Port-by-pordikaabli OD ja vastavad suletud-sisenddetailid |
| Kiudude haldamine | Õiged kandikud, kaitsmehoidjad, lõtk korv ja sildid | Laaditud-salve paigutus, mis tõendab segavormingu-kasutatava mahutavust |
| Struktuurne/elektriline | Kaabli kinnitus, kinnitusklamber ja liimimis-/maandusdetailid | Saidi-spetsiifiline sulg, kinnihoidmise ja liimimise üksikasjad |
| Juurdepääs saidile | Pjedestaal, käe-/kaevukaev ja kaabli{0}}tugiriistvara | Mõõtmete sobivuse kontroll sulguri, avatava ümbriku ja aasade jaoks |
| Lõpetamise osad | Patsid, adapterid, jaoturid või karastatud pordid | Skeemil näidatud ühendus- või jaotussõlme funktsioon |
| Vastuvõtmine | Testijuhtmed, ülevaatus-/puhastusesemed, aruanded ja varuosad | Heakskiidetud OLTS/OTDR-meetod, failiväljad ja allkirjastatud üleandmise kirje |
Glory toote konfiguratsioonid
Kasutage esmalt installimustrit, seejärel kinnitage täpne sulgemis-, salve-, sisendi- ja juurdepääsu{0}}riistvarakonfiguratsioon kinnitatud projektijoonisega. Allolevad kolm näidet eraldavad esmase splaissimisümbrise ümbritsevast saidi-juurdepääsu riistvarast, nii et pakkumine jääb marsruudi-spetsiifiliseks.
RFQ ja väljade kontrollnimekirjad OSP-kaablite ühendamiseks
Hangete kontrollnimekiri
- Sõlme funktsioon ja installikeskkond on märgitud
- Kaabli ID-d, kiudvorming, ehitus ja OD on loetletud
- Igale paigaldatud ja planeeritud kaablile määratud sisestusport
- Tihendi tüüp ja täpne sisestus-/tihenduskomplekt tuvastatud
- Kaasas kasutamata-pordipistikud ja tagavara-sisendkomplektid
- Soomus, tugevus{0}}osa ja liimimisosad on määratud
- Ühe -kiud-/lintsalve tüüp ja kaitsme mõõtmed on külmutatud
- Esialgne splaisside arv, taastamisreserv ja tulevane haru võimsus on eraldatud
- Kolm lõtku basseini, mille määrab vastutav projekteerija/operaator
- Komplekti kuulub varda/seina/seina/pjedestaali/kambri kinnitusriistvara
- Nõutav on kinnitatud joonis, paigaldusjuhised ja pakkimisnimekiri
- Nõutakse kvalifikatsiooni või projekti-spetsiifilist sisenemist/mehaanilist tõendusmaterjali
- Enne mobiliseerimist lepiti kokku vastuvõtuplaan ja väljundvormingud
- Määratud restaureerimisvaruosad ja hoiukoht
Väljalaske kontroll-loend
- Tarnitud mudel, kandikud, tihendid ja tarvikud vastavad heakskiidetud BOM-ile
- Kaabli OD-d ja sisestusmäärangud kontrolliti enne eemaldamist uuesti
- Valmis tööala, ilmastikukaitse ja ohutuskontroll
- Trassi ja sulgemise lõtk mõõdetuna kinnitatud plaani alusel
- Kaabli piiramine ja ühendamine lõpetati enne kiu marsruutimist
- Kandikud on laaditud ilma kaitsme, kiudude või torudeta
- Ekspress- ja varukiud jäävad tuvastatavaks ja juurdepääsetavaks
- Eelsulgemise optiline ja visuaalne hoidmispunkt läbitud
- Tihenduspinnad on puhtad ja järgitakse mudeli{0}}spetsiifilist järjestust
- Sõlmesildid, fotod ja testfailinimed kasutavad sama sõlme ID-d
- Lõplik installimine ja{0}}ehitatud pakett kinnitatud
Soovitatav RFQ rida
OSP-kaablite splaissisõlmede pakett [sirge / haru / keskmine-ulatus / parandamine / lõpetamine] kasutamiseks asukohas [antenn / poolus / kanal / otsene-maetud / pjedestaal / käsiauk / kaev]; pordidele [ ] määratud kaablid [ID, ehitus, kiudvorming, arv ja OD]; [kuppel / inline] sulgur [kuum-kahaneva / mehaanilise / geel]kaabli tihendiga; [ ] üksikud -kiud või lint ühendavad [ ] plaate, kasutades kaitset [ ]; ekspress-tee ja kolm-basseini lõtku nõuet joonise kohta [ ]; kaasas paigaldus, kinnitus, liimimine, sildid, varutihendid ja kasutamata{6}}pordipistikud; Nõutavad kvalifikatsioonidokumendid, pakkimisnimekiri, paigaldusjuhised, OLTS/OTDR vastuvõtuväljad ja kinnitatud näidis/joonis.
Ostja KKK OSP-kaablite ühendamise kohta
K: Mis on OSP-kaabli ühendamine?
V: OSP-kaablite splaissimine on kiudude kontrollitud ühendamine või hargnemine väljaspool -tehasekaablit. Valminud pleiss on kaitstud aluse ja sulguriga, mis on mõeldud saidi keskkonna, kaablisisenduste, lõtvuse, hoolduse ja katsetamise nõuete jaoks.
K: Kas OSP splaissimiseks on parem kuppel või horisontaalne sulgur?
V: Kumbki pole üldiselt parem. Kuppelsulgur sobib tavaliselt kaablitele, mis lähenevad haru- või põkkühenduse ühele alusele. Horisontaalne sulgur sobib sageli sirge või -läbiva marsruudi liigendiga, kus kaablid lähenevad vastassuundadest. Kinnitage tegeliku sõlme pordi geomeetria, tihendus, salve konfiguratsioon ja paigaldusruum.
K: Kui palju kaablit peaks OSP-ühenduse juures olema?
V: Kasutage operaatori marsruuti ja taastamisstandardit. FOA 10–20 m näitaja on marsruudi-tasandi planeerimisvaru liitmis-punktide töö ja teenindusaasade jaoks, samas kui selle ligikaudu 1 m viide puudutab aluse sees korraldatud palja kiudu. Salvestage eraldi marsruudi taastamise kaabel, sulguri töölõtk ja salve kiudude lõtk; kinnitatud marsruudi, sulgemise ja salve dokumendid määravad lõplikud väärtused.
K: Kas IP68 muudab liitmiksulguri sobivaks iga kaevu jaoks?
V: Ei. IP68 on sissetungimise{2}}kaitseklassifikatsioon ja tootja määratud katsetingimused on endiselt olulised. Üleujutatud kambri spetsifikatsioon peaks hõlmama ka kaabli-sisendi konstruktsiooni, kaabli tegelikku läbimõõtu, mehaanilist kinnihoidmist, materjali kokkupuudet, uuesti-sisenemist, paigalduskvaliteeti ja mis tahes projekti-nõutava kvalifitseerimise testimist.
K: Kas OTDR-i testimisest piisab OSP-kiudlingi aktsepteerimiseks?
V: Tavaliselt ei. OTDR on väärtuslik splaissimise-sündmuste analüüsi, stressi tuvastamise, pikkuse ja taastamise lähtejoonte jaoks. Otsast-ot-otsteni sisestamise kadu tuleks mõõta ka OLTS-i või valgusallika ja võimsusmõõturiga ning võrrelda kinnitatud kadude eelarvega. Projekti katseplaan kontrollib lõplikku meetodit.
K: Millal tuleks lindi splaissimine valida?
V: Lint- või mass{0}}liitumine on atraktiivne joondatud ja suure arvuga-tööde jaoks, kus vähem liitmistsükleid vähendab tööjõudu. See nõuab ühilduvat lindivormingut, mass-sulatusseadmeid, hoidikuid, kaitsmeid ja aluse geomeetriat. Enne selle valimist tuleks kokku leppida individuaalsed-kiu taastamise ja marsruutimise nõuded.
K: Millist teavet tuleks saata Gloryle liitmise{0}}sulgemise pakkumise saamiseks?
V: Saatke sõlme funktsioon ja asukoht, kaablite arv ja suund, kiudude vorming ja arv, iga kaabli OD, nõutavad sisestused, ühe või lintsalve plaan, kaitsme tüüp, tihenduse eelistus, eeldatav uuesti{0}}sisenemine, kinnitusviis, maandusnõue, sildid, kvalifikatsioonidokumendid, ülevaatusplaan, pakend ja projekti kogus. Marsruudi visand ja täidetud sõlme väljalaskeleht on eelistatavamad kui ainult "144F IP68" taotlus.
Konfigureerige täielik OSP splaissisõlme
Saatke Gloryle kaabli konstruktsioon ja OD, sisestuskaart, sulgemistopoloogia, salve ja kaitsme plaan, kolm lõtvumisnõuet, paigalduskoht ja vastuvõtuväljad. Seejärel saab kaablit, sulgurit, kandikuid, tihendusosi ja pjedestaali või maa-aluse juurdepääsu riistvara üle vaadata ühe projekti BOM-ina.
Küsige seadistamise hinnapakkumist Võtke ühendust tehnilise meeskonnaga
