Kas olete kunagi mõelnud, kuidas valgusvihk liigub sadu kilomeetreid läbi klaaskiu, et pakkuda teie Interneti-, teleri- või telefoniteenust? Lisaks kaablile tugineb selle teekond laulmata kangelaste võrgustikule: kiudoptilistele korpustele. Kolm peamist tüüpi -liitmikud, otskastid ja jaotuskastid- põhjustavad sageli segadust. Kuigi need kõik kaitsevad õrnaid kiuühendusi, on nende rollid, asukohad ja sisemised toimimised selgelt erinevad.
Mõelge oma kiudoptilisest võrgust kui keerukast kiirteesüsteemist:
• Fiber Optic Splice Closure on teeäärne remondi- ja alaline ristmikujaam.
• Fiber Optic Termination Box on viimane parkimismaja ja sisenemispunkt konkreetses hoones.
• Fiber Optic Distribution Box on kogu naabruskonna keskne vahetus- ja jaotuskeskus.
Õige valimine on võrgu töökindluse, skaleeritavuse ja kulu{0}}tõhususe jaoks ülioluline. Demüstifitseerime need olulised komponendid.

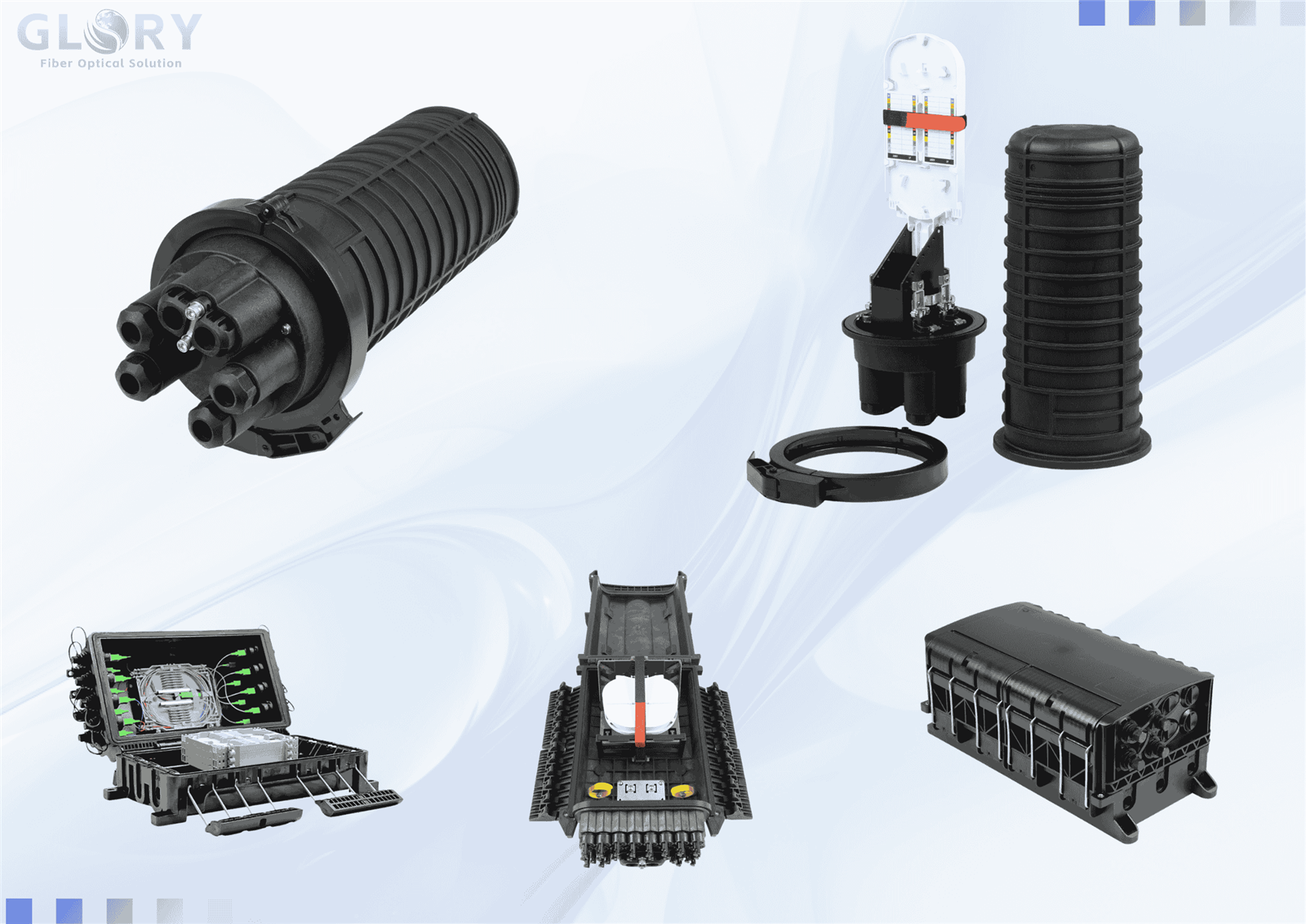

1. peatükk: Fiiberoptilise splaissi sulgemine – püsiühenduspunkt
Põhifunktsioon: kaitsmine ja liitumine
Splice Closure on mõeldud ühe peamise ja püsiva ülesande jaoks: kaitsmaks liitliidet, kus kaks paljast klaaskiudu on kokku keevitatud. See on pideva ja väikese{1}}kaoga optilise tee loomine.
Peamised omadused ja "DNA":
• Põhitegevus: fusioonliitmine.See hõlmab kiudkatte eemaldamist, otste täiuslikku lõikamist ja elektrikaare kasutamist nende ühendamiseks. Sulgur mahutab ja kaitseb neid hapraid ühenduspunkte.
• Tüüpiline asukoht: õues, marsruudil. Leiate need õhuinstallatsioonidest (postidel), maa-aluste kaevude seest või otse-kaevikute äärde maetuna. Need asetatakse kõikjale, kus kaablit on vaja pikendada, hargneda või parandada.
• Füüsilised ja keskkonnaomadused:
- Tugev ja tihendatud:Ehitatud vastupidavatest, korrosioonikindlatest -materjalidest (nt PC+ABS, PP) ja mehaanilise või geel-põhise tihendussüsteemiga, et saavutada kõrge IP68 kaitseklass. See hoiab eemal vett, tolmu ja närilisi.
- Temperatuurile vastupidav:Arvestatud äärmuslikele töötemperatuuridele (nt -40 kraadi kuni +85 kraadini), et taluda otsest päikest, jääkülma ja termilist tsüklit.
• Sisemine arhitektuur:Sisemus on korraldatud virnastatavate liitmisaluste ümber. Igas kandikus on liitmikkaitsed ja kanalid liigsete kiudude korralikuks loopimiseks ja säilitamiseks. Disain seab adapteriportide ees esikohale splaissi korraldamise ja pingevabastuse.
• Esmase kasutuse stsenaarium:
- Kahe pika{1}}magistraalkaabli osa ühendamine kaevu.
- Haruühenduse loomine ("kraan") peatoitekaabli kaudu uue naabruskonna teenindamiseks.
- Tee-ehituse käigus kogemata läbilõigatud kaabli taastamine.

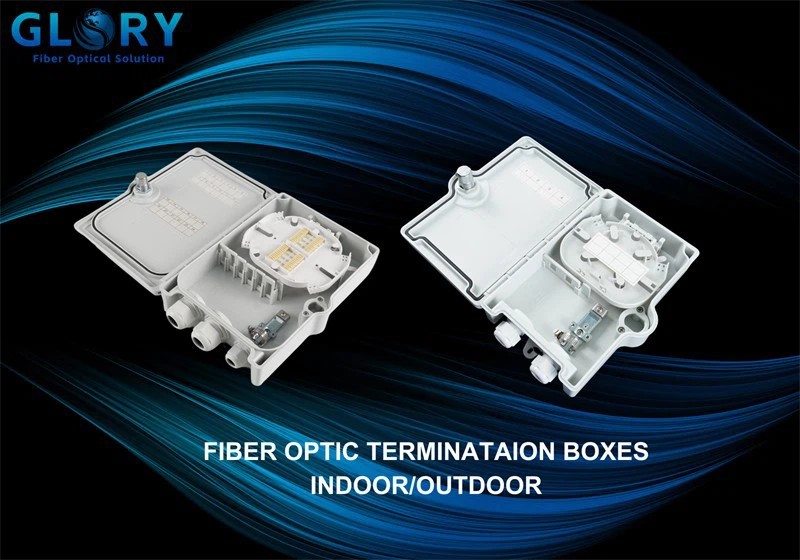

2. peatükk: Fiiberoptiline otsmik – lõplik piirdepunkt
Põhifunktsioon: lõpetamine ja liides
Terminal Box (või Terminal Box) tähistab eralduspunkti-ametlikku üleandmist, kus teenusepakkuja võrk lõpeb ja kliendi ruumide juhtmestik algab. Selle ülesandeks on tagada turvaline ja juurdepääsetav üleminek väliskaablilt siseruumides olevatele-valmidusega pordidele.
Peamised omadused ja "DNA":
• Põhitegevus:Pistiku lõpetamine. Sissetulev kaabel lõpetatakse pistikutega (nt SC või LC) patside külge. Need pistikud on paigaldatud adapterpaneelile, luues puhta, ühendage-ja-mängimise liidese.
• Tüüpiline asukoht:Võrgu serval. Paigaldatakse siseruumidesse (nt hoone seadmete ruumi seinale, kodu garaaži) või kaitstud välistingimustesse, nagu hoone sissepääs.
• Füüsilised ja keskkonnaomadused:
- Kompaktne ja juurdepääsetav:Loodud lihtsamaks ja harvemaks juurdepääsuks. Tihti seinale-kinnitatud lihtsa hinge või väljalükatava-alusega. Kaitseklass (nt IP65) on piisav kontrollitud keskkondade jaoks, kuid mitte pikaajaliseks sukeldumiseks.
- Kasutaja-sõbralik:Keskendub selgele pordi märgistamisele ja lõppkasutajale või{0}}tehnikule lihtsale paikamisele.
• Sisemine arhitektuur:
Keskendutakse adapterpaneelile ja kiuhaldusfunktsioonidele, nagu poolid või klambrid, et säilitada patsi lõtku. See võib sisaldada metallist kaablielementide maandusseadmeid. Ruum on optimeeritud piiratud arvu ühenduste jaoks.
• Esmase kasutuse stsenaarium:
- ONT (optilise võrgu terminali) korpus, mis on paigaldatud maja välisseinale FTTH-kasutuses.
- Seina-kinnitatud kast kontori serveriruumis, kuhu siseneb väline teenindusliin.
- Testpunktide pakkumine võrguoperaatoritele, et isoleerida ja tõrkeotsinguks teha abonendiga seotud probleeme-.

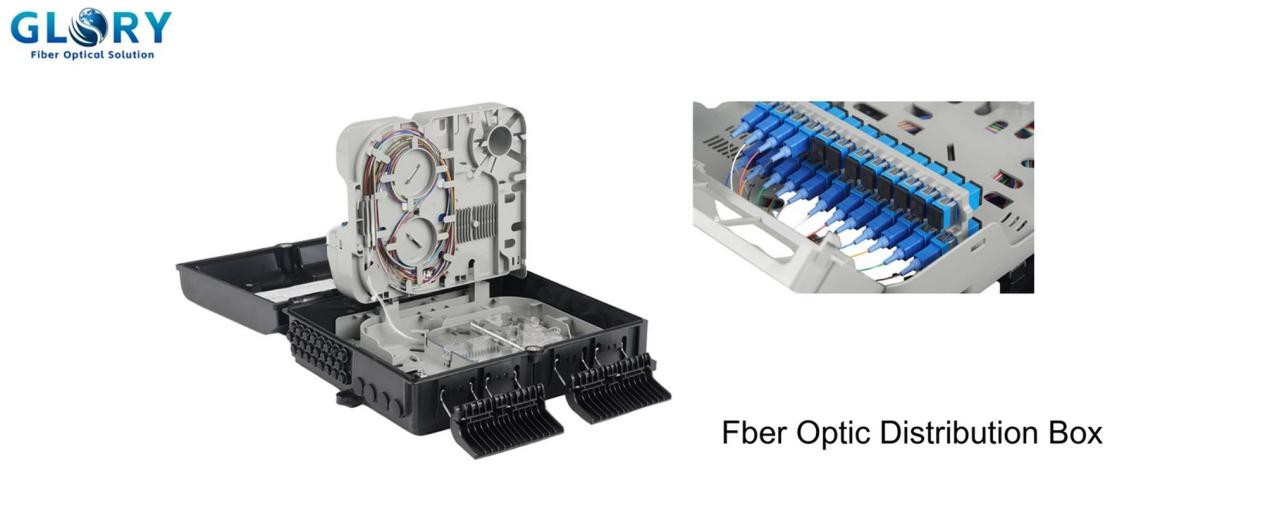

3. peatükk: Fiiberoptiline jaotuskast – keskne jaotusjaotur
Põhifunktsioon: levitamine ja rist{0}}ühendamine
Distribution Box (või Cross{0}}Connect Cabinet) on aktiivne liiklussõlm. See ei kaitse ainult ühendusi; see jagab ja suunab optilisi signaale mitmesse lõpp-punkti, võimaldades ühel fiiberkiul teenindada kümneid lõppkasutajaid-.
Peamised omadused ja "DNA":
• Põhitegevus:Signaali jagamine ja lappimine. Selle kõige kriitilisem komponent on PLC (Planar Lightwave Circuit) jaotur, mis jagab sisendsignaali võimsuse passiivselt mitmeks väljundsignaaliks (nt 1x32). See hõlbustab ka paindlikke ühendusi erinevate portide vahel plaastrijuhtmete kaudu.
• Tüüpiline asukoht:Võrgu koondamise punktid. Leidub tänavanurkadel asuvates välikappides, kortermajade keldris asuvates majapidamisruumides või andmekeskuse jaotuspiirkondades.
• Füüsilised ja keskkonnaomadused:
- Suurem ja rohkem struktureeritud:Oluliselt suurem kui otsmikukarbid, et mahutada palju kiudude arvu, jagajaid ja ulatuslikku plaastrite juhtmete haldust.
- Modulaarne ja skaleeritav:Sageli sisaldab modulaarseid plaate jaoturite ja adapterpaneelide jaoks, mis võimaldab vajadusel võimsust lisada. Väliversioonid nõuavad kõrget kaitset (IP65/IP68).
• Sisemine arhitektuur:
Loodud suure{0}}tihedusega haldamiseks. See sisaldab:
- Splitteri paigaldusmoodulid:PLC-jaoturite hoidmiseks ja korraldamiseks.
- Suure{0}}tihedusega adapteripaneelid:Sissetulevate toite- ja väljaminevate jaotusportide jaoks.
• Täiustatud kaablihaldus:
Vertikaalsed ja horisontaalsed haldurid, tilgaaasad ja poolid suure hulga plaastrijuhtmete täpseks suunamiseks ja säilitamiseks ilma painderaadiuse piiranguid rikkumata.
• Esmase kasutuse stsenaarium:
- FAT (Fiber Access Terminal) kapp FTTH-võrgus, mis jagab ühe fiiberkiu, et teenindada 32 või 64 kodu naabruses.
- Peamine kiu jaotuspunkt suure büroohoone igal korrusel (FD/Floor Distributor).
- Andmekeskuse optilises jaotusraamis olev keskne lappimis- ja ühendusjaotur.
Õige töö jaoks õige jaoturi valimine
Kuigi kõik kolm on "kiudkastid", on nende eesmärgid üksteist täiendavad, mitte omavahel asendatavad. Nende segi ajamine võib kaasa tuua võrgudisaini vigu, paigaldusprobleeme ja hoolduse õudusunenägusid.
Otsuste kiirjuhend:
• Kas on vaja kaks fiiberkaablit püsivalt ühendada väliskraavi või posti otsa? → Teil on vaja splaissi sulgemist.
• Kas teil on vaja teenusepakkuja liin korralikult lõpetada ja kliendi ruuterile hoone sees stabiilne pistikupesa pakkuda? → Teil on vaja terminatsioonikasti.
• Kas peate eraldama ühe peamise signaali, et teenindada kogu kortermaja või naabruskonda keskkapist? → Teil on vaja jaotuskasti.
Sünergia tegevuses:
Tüüpilises FTTH-võrgus jagab tänavakapis olev jaotuskast signaali laiali. Seejärel jooksevad üksikud kiud igasse majja, kus need võidakse ühendada maja lähedal asuva posti juures asuva väikese liitmiksulguriga, enne kui lõpuks sisenevad ONT-ga ühenduse loomiseks kodu seinal olevasse terminali.
Nende erinevate rollide mõistmine võimaldab paremini võrgu planeerida, targemalt hankida ja tõhusamalt toimida. See tagab õige kaitse, võimsuse ja funktsionaalsuse taseme, mis on teie optilise infrastruktuuri igas kriitilises punktis.
