Kiire toote kokkuvõte
| Toote nimi | B04 geeliga tihenduskiudoptiline jaotuskast |
|---|---|
| Toote kategooria | Fiber Box / Fiber Optic Distribution Box / FTTH Drop Access Box |
| Toote tüüp | Jaotuskast |
| Tooteseeria | B04 |
| Peamine funktsioon | Toitekaabli sisestus, kiudude ühendamine, kiudude salvestamine, jaoturi laadimine ja kaabli jaotamine |
| Tüüpiline võrgupositsioon | Väline FTTH / FTTx pääsupunkt jaotuskaabli ja abonendi tilkkaablite vahel |
| Tüüpiline paigaldus | Seinale-kinnitatud, vardale-kinnitatud või põik-paigaldatav väli |
| Soovitatav ostja kontroll | Enne hinnapakkumist kinnitage kaabli läbimõõt, kaabli kogus, jaoturi laadimine, paigaldusviis ja pakendamisnõue |
Toote ülevaade
TheB04 geeliga tihenduskiudoptiline jaotuskaston ehitatud kompaktsete FTTH ja FTTx jaotussõlmede jaoks, kus välisest pääsupunktist tuleb ühendada väike arv abonendi kaableid. See aitab kaitsta kiudude splaissimise piirkonda, korraldada kaablite marsruutimist ja pakkuda toite- ja tilkkaablitele suletud liidest.
Karbis kasutatakse amehaaniline geeltihendusstruktuur, aidates parandada välitihendust kaabli sisend- ja väljalangemisaladel. Võrreldes tavaliste siseruumides kasutatavate klemmikarpidega sobib see mudel rohkem välistingimustes kasutatavate viimase-miili pääsupunktide jaoks, kus tuleb arvestada vihma, tolmu ja kaabli liikumisega.
Projekti hankimisel tuleks B04 määrata tooteseeria, IP-taseme, splaissimisvõimsuse, kaabli sisendi tüübi, ühilduva kaabli läbimõõdu, kinnitusviisi ja pakkimiskoguse järgi. Kui jaoturit on vaja, tuleks enne tootmist kinnitada täpne jaoturi suhe ja pistiku/patsi konfiguratsioon.
Tehnilised andmed
| Toote tüüp | Jaotuskast |
|---|---|
| Tooteseeria | B04 |
| Toote mõõtmed | 203 × 121 × 43 mm |
| Materjal | PP+GF |
| IP tase | IP67 |
| Töötemperatuur | -45 kraadi ~ +65 kraadi |
| Liitmisvõime | 10 südamikku |
| Suhe / jaoturi konfiguratsioon | 1×1:4 / 1×4 konfiguratsioon vastavalt projekti kinnitusele |
| Kaabli sisestuspordid | 2 tükki - φ5 mm või φ4 × 7 mm |
| Kaabli mahutavus | 4 tükki - φ2 × 3 mm, φ3 mm või φ5 mm |
| Ühilduva kaabli läbimõõt | φ3 mm - φ5 mm |
| Tihendi tüüp | Geeltihendiga mehaaniline tihend |
| Värv | Must |
| Paigaldusmeetod | Sein / poolus / Strand |
Põhifunktsioonid
Kompaktne FTTH juurdepääsukast
203 × 121 × 43 mm korpus sobib väikese -võimsusega FTTH-jaotuspunktide, villade juurdepääsu, maapiirkondade lairibaühenduste ja seina- või postipääsukohtade jaoks.
IP67 väliskaitse
Loetletud IP67 tase toetab välitingimustes kasutuselevõttu, kus kast peab kaitsma kiudude ühenduskohti ja kukutama kaableid tolmu ja vee eest.
Geeli tihendusstruktuur
Mehaaniline geeltihendus aitab parandada tihenduskindlust kaabli sisendpiirkondades, ilma et oleks vaja keerulisi välitihendustoiminguid.
10-südamiku liitmisvõimsus
Sisemine splaissimisvõimsus toetab kuni 10 südamikku kompaktse haruühenduse ja väikese FTTH-pääsusõlme haldamiseks.
4 Drop Cable väljundid
Kast toetab abonendikaabli jaotamiseks 4 kaabli asendit, ühilduvate kaabli suurustega, sealhulgas φ2 × 3 mm, φ3 mm ja φ5 mm.
Paindlik paigaldus
Seinale, postile ja kiududele paigaldamise võimalused aitavad paigaldajatel kohandada kasti erinevate välisvõrkude ja juurdepääsukeskkondadega
Geeltihendus ja kaablisisendi disain
Kast B04 on konstrueeritud suletud välise juurdepääsukonstruktsiooni ümber. Geeli tihendusala aitab kaitsta kaabli sisendpunkte, võimaldades samal ajal kasti vajadusel paigaldamiseks või hoolduseks avada.
- 2 kaabli sisendporti toite- või jaotuskaablile juurdepääsuks
- Abonendikaabli väljundi jaoks on 4 kaabli asendit
- Ühilduva kaabli läbimõõdu vahemik: φ3 mm - φ5 mm
- Mehaaniline geeltihendus välisõbralikuks-kaablitihendiks
- Must PP+GF korpus kompaktseks välispaigalduseks
Sisemine kiuhaldus
Kompaktne FTTH-jaotuskast peab pakkuma piisavalt ruumi kiudude ühendamiseks, marsruutimiseks ja kaabli üleminekuks. B04 toetab 10-tuumalist splaissivõimet ja sobib väikese arvu abonendiväljundite jaoks.
Toitekaabli sisestus
Mõeldud kaablite sisestamiseks välistest jaotusteedest, 2 loetletud kaablisisendikohta ühilduvate kaablisuuruste jaoks.
Splaissi kaitse
Toetab kiudude ühendamist ja kaitset karbis, aidates säilitada puhast ja hooldatavat pääsupunkti.
Drop Cable Distribution
Pakub 4 tilkkaabli väljundit abonendi tilkliinide ühendamiseks pääsusõlmest kodudesse või väikekliendi ruumidesse.

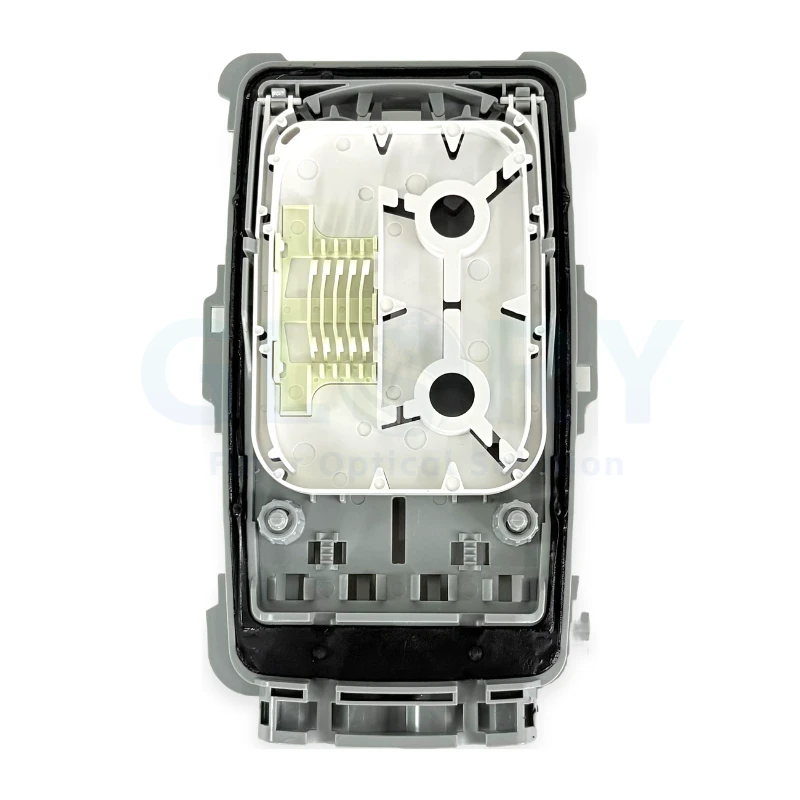

B04 sisestruktuuri viide: ümbrisega kiudude salvestusruum, fiiberliit, adapteri väljund, 1/4 PLC marsruutimine ja kaabliühendus.
Rakenduse stsenaariumid
B04 sobib kõige paremini kompaktseks FTTH/FTTx juurutamiseks, kus pääsupunkt ei vaja suurt-võimsusega jaotuskarpi, kuid vajab siiski välistingimustes tihendamist, kiukaitset ja stabiilset kaablihaldust.
FTTH viimane{0}}miili langus
Kasutatakse elamute lairibajuurdepääsuvõrkudes jaotuskaabli ja abonendi eralduskaablite vahel.
Juurdepääs villale ja väikesele hoonele
Sobib väikesele hoonele, villale, kauplusele ja väikese{0}}tihedusega abonendi pääsupunktidele, millel on piiratud kogus kaablit.
Maapiirkonna lairibaühenduse levitamine
Kasulik postidele- või seinale-kinnitatavatele maapiirkondade FTTH-pääsupunktidele, kus on oluline kompaktne suurus ja lihtne tihendamine.
Väline FTTx harupunkt
Saab kasutada väikese haru jaotuspunktina välistingimustes passiivsetes optilistes jaotusvõrkudes.
Paigaldusjuhend
Õige välipaigaldus aitab kaitsta kaabli sisendpunkte, vältida kiu paindeprobleeme ja parandada pääsusõlme pikaajalist töökindlust-.
1. Kinnitage kaabli suurus
Enne paigaldamist kontrollige toitekaabli läbimõõtu, kaabli tüüpi ja ühilduvat kaablivahemikku.
2. Valige paigaldusasend
Valige seina-, post- või kiudkinnitus vastavalt marsruudi kujundusele, kaabli suunale ja tulevasele hooldusele.
3. Valmistage ette kaabli sisestus
Avage sissepääsuala ettevaatlikult ja juhtige kaabel läbi geeltihendi, ilma kesta kahjustamata.
4. Ühendage ja kaitske kiudu
Viige kiudude ühendamine lõpule, asetage splaissimiskaitsed õigesti ja vältige karbi sees olevate kiudude ristamist või järsult painutamist.
5. Route Drop Cables
Ühendage abonendi eralduskaablid õigete väljundpositsioonide kaudu ja hoidke pingevabastus stabiilsena.
6. Sulgege ja kinnitage
Pärast marsruutimist ja splaissimist sulgege kast kindlalt ja testige optilist järjepidevust või võimsustaset vastavalt projekti üleandmise nõuetele.
Seina-paigaldusviide: puurimisasend, karbi kinnitamine, kaablite ühendamine ja korpuse sulgemine.
Kuidas valida õiget B04 konfiguratsiooni
| Valikupunkt | Miks see on oluline | Soovitatav kontroll |
|---|---|---|
| Laaditud või mahalaaditud kast | Erinevad projektid võivad vajada tühja kasti, -ainult liitmisversiooni või splitteri-laaditud versiooni. | Kinnitage, kas vaja on jaoturit, adapterit, patsi või ühendusmuhvi. |
| Jaotuse suhe | Loetletud spetsifikatsioon sisaldab konfiguratsiooni sõnastust 1×1:4 / 1×4. | Enne hinnapakkumist kinnitage täpne jaoturi suhe ja optilise pistiku nõue. |
| Kaabli sisestus | Kaabli sisend peab vastama toite- või jaotuskaabli suurusele. | Kontrollige φ5 mm või φ4 × 7 mm kaablisisendi ühilduvust. |
| Drop Cable Type | Katkekaabli OD ja kuju mõjutavad tihendamist ja marsruutimist. | Kinnitage φ2 × 3 mm, φ3 mm, φ5 mm või projekti kaabli tegelik suurus. |
| Paigaldusmeetod | Seina-, posti- ja kiudude paigaldamine nõuab erinevaid tarvikuid ja paigaldusplaani. | Kinnitage paigalduskoha fotod või marsruudi joonised, kui need on saadaval. |
| Pakendi nõue | Projekti kohaletoimetamine võib nõuda neutraalseid karpe, OEM-i etikette või partiide pakkimist. | Kinnitage sisemise karbi, välispakendi, logo etiketi ja tarnemärgi nõuded. |
Pakend ja kaalud
| Sisemine karbi suurus | 125 × 50 × 220 mm |
|---|---|
| Väliskarbi suurus | 455 × 265 × 275 mm |
| Pakendi kogus | 20 tk karbis |
| Karbi kaal | 15,60 kg |
Teenindus ja projekti tugi
Glory Optical saab toetada B04 geeliga tihenduskiudoptilise jaotuskarbi tellimusi FTTH-juurdepääsuprojektide jaoks, turustaja varusid, OEM-i kaubamärki ja kohandatud pakkimist. Täpse hinnapakkumise saamiseks esitage kaabli tüüp, jaoturi nõue, kinnitusviis, kogus ja sihtriik.
Konfiguratsiooni tugi
Enne pakkumise tegemist kontrollige laadimata või jagaja{0}}laaditud versiooni, kaabli sisestust, kaabli suurust, sisemist marsruutimist ja tarvikuid.
OEM pakend
Toetage telekommunikatsiooniprojekti tarnimisel neutraalset kasti, kliendi etiketti, karbimärki ja partii pakkimise nõuet.
FTTH projekti pakkumine
Sobib väikestele FTTH-jaotussõlmedele, maapiirkondade lairibaühenduse juurutamisele ja madala{0}}tihedusega abonentide pääsupunktidele.
Hinnapakkumiseks vajalik teave
| Nõutav teave | Näide |
|---|---|
| Toote mudel | B04 geeliga tihenduskiudoptiline jaotuskast |
| Kogus | Tellimuse näidis / 20 tk karp / projektipartii |
| Kasti konfiguratsioon | Mahalaaditud / splaissitud-ainult / 1 × 4 jaotur-laaditud |
| Toitekaabli suurus | φ5 mm või projekti-spetsiifiline kaabli läbimõõt |
| Drop Cable Type | φ2 × 3 mm, φ3 mm, φ5 mm või muu kinnitatud kaabel |
| Paigaldusmeetod | Paigaldus seinale, vardale või vardale |
| Pakendi nõue | Neutraalne pakend / hiilguse silt / OEM-märgis / projekti karbi märk |
| Sihtriik | Kauba pakkumiseks ja tarnete planeerimiseks |
KKK
K: Milleks kasutatakse kiudoptilist jaotuskarpi B04 Geeltihendus?
V: Seda kasutatakse kompaktse FTTH / FTTx välise juurdepääsukastina toitekaabli sisestamiseks, fiiberliitmiseks ja abonendi kaabli jaotamiseks.
K: Mis on B04 jaotuskasti IP-tase?
V: Loetletud kaitsetase on IP67.
K: Mitu kiudu saab B04 kast ühendada?
V: Loetletud splaissimisvõimsus on 10 südamikku.
K: Mitut kaablit see kast toetab?
V: Loetletud tilkkaabli mahutavus on 4 tükki, mis ühilduvad φ2 × 3 mm, φ3 mm või φ5 mm kaabli valikutega.
K: Milline kaabli läbimõõt sobib B04 kastiga?
V: Loetletud ühilduva kaabli läbimõõdu vahemik on φ3 mm kuni φ5 mm. Kaabli tegelik sobivus tuleks enne tellimist kinnitada.
K: Kas B04 kasti saab{1}}vardale kinnitada?
V: Jah. Loetletud kinnitusviisid hõlmavad seina-, post- ja kiudkinnitust.
K: Kas B04 saab varustada jaoturiga?
V: Spetsifikatsioonis on loetletud 1 × 1: 4 / 1 × 4 konfiguratsioon. Enne hinnapakkumist kinnitage täpne jaoturi suhe, pats, adapter ja laadimisnõue.
