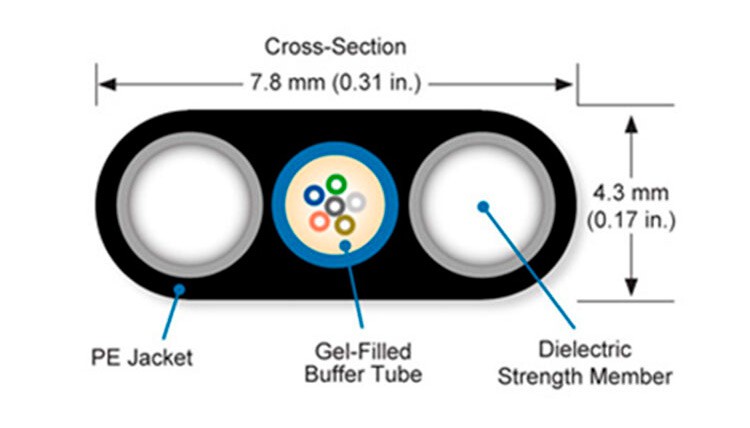

Kiudoptiline ühemoodiline kiudoptiline väliskaabel on mitte-soomustatud uni{1}}toruga optiline kaabel, mille kiud on asetatud lahtisesse puhvertorusse. Kaabli südamik on kaitstud tarretisega, et vältida vee sissetungimist ja migratsiooni, ning katta musta polüetüleenist välissärgiga. Kaks sisseehitatud FRP- või metalltraati pakuvad soovitud pinget. Kaabel koosneb tsentraalsest lahtisest torust, mis on täidetud sünteetilise õli{5}}põhise tarretisega, mis ei ole seeni -toitev, elektrit mittejuhtiv-, homogeenne ning mustuse- ja võõrkehadeta ning sisaldab kuni 12 optilist kiudu. Toruga paralleelselt on paigaldatud kaks kiudplastist (FRP) elementi ja välimine must UV-kindel PE ümbris.
Lameda kiudkaabli kiudsüdamikud on 2–24 südamikuga.
Flat Drop Fiber Cable funktsioonid

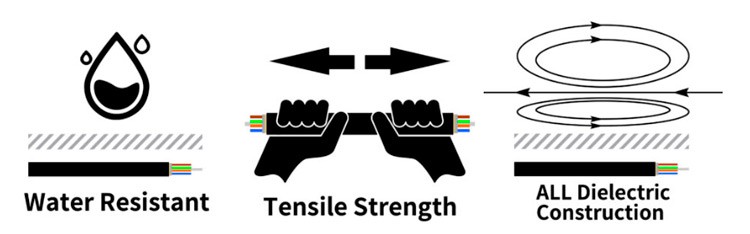

PBT lahtisel torumaterjalil on hea hüdrolüüsikindlus ja toru on optilise kiu kaitsmiseks täidetud spetsiaalse salviga; Flat Drop Cable on mitte{0}}metallist konstruktsiooniga, kerge, hõlpsasti paigaldatav ning sellel on parem anti-elektromagnetiline ja piksekaitse; Tilkkaabli eelised on korrosioonikindlus, UV-kaitse ja keskkonnakaitse; Kiudkaabli liigse pikkuse täpne juhtimine tagab, et optilisel kaablil on head tõmbe- ja temperatuuriomadused.
Flat Drop Fiber kaabli rakendused

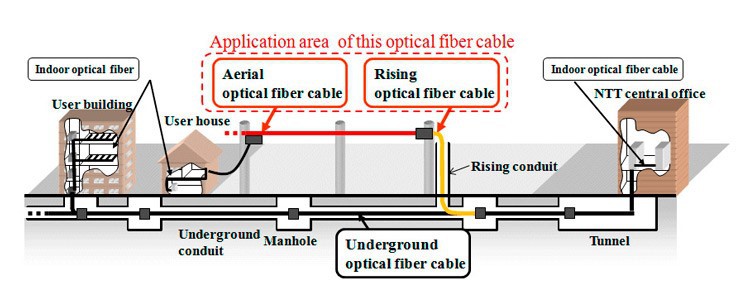

Fiber Optic Drop on majapidamise juurdepääsu lõpp, põllumajandusvõrgu pikse jaotusala, samuti saab paigaldada sise- ja välisjuhtmeid avatud aladel. Peamiselt kasutatakse torustike või õhuliinide kaablite ehitamiseks ning seda saab kasutada ka juurdepääsuvõrkude jaoks, välis- ja siseruumides kaablite jaoks.
Testi andmeleht
|
Kategooria |
Kirjeldus |
Tehnilised andmed |
|
|
G.657A1 |
|||
|
Optilised spetsifikatsioonid |
Sumbumine |
@1310-1625 nm |
Vähem kui 0,36 dB/km või sellega võrdne |
|
@1383±3nm |
Vähem kui 0,36 dB/km või sellega võrdne |
||
|
@ 1550 nm |
Vähem kui 0,22 dB/km või sellega võrdne |
||
|
Sumbumise katkestus |
Vähem kui 0,05 dB või sellega võrdne |
||
|
Sumbumine vs lainepikkus |
@1285 ~ 1330 nm |
Vähem kui 0,05 dB/km või sellega võrdne |
|
|
@1525 ~ 1575 nm |
Vähem kui 0,05 dB/km või sellega võrdne |
||
|
Nulldispersiooni lainepikkus |
1300-1324 nm |
||
|
Nulldispersiooni kalle |
Vähem või võrdne 0,092 ps/(nm2.km) |
||
|
Dispersioon |
@ 1310 nm |
Vähem kui 3,5 ps/nm.km või sellega võrdne |
|
|
@ 1550 nm |
Vähem kui 18 ps/nm.km või sellega võrdne |
||
|
Polarisatsioonirežiimi dispersioon (PMD) |
Vähem kui 0,2 ps/km1/2 või sellega võrdne |
||
|
Kaabli läbilõike lainepikkus |
Vähem kui 1260 nm või sellega võrdne |
||
|
Efektiivne rühma murdumisnäitaja |
@ 1310 nm |
1.4675 |
|
|
@ 1550 nm |
1.4681 |
||
|
Makro paindekadu (raadius 30 mm, 100 pööret) 1625 nm |
Vähem kui 0,1 dB või sellega võrdne |
||
|
Geomeetriline Tehnilised andmed |
Režiimi välja läbimõõt |
@ 1310 nm |
9.2±0.6μm |
|
@ 1550 nm |
10.4±0.8μm |
||
|
Katte läbimõõt |
125±1μm |
||
|
Katte mitte{0}}ringikujulisus |
Vähem kui 1,0% või sellega võrdne |
||
|
Katte läbimõõt |
245±7μm |
||
|
Katte/katte kontsentrilisuse viga |
Vähem kui 8 μm või sellega võrdne |
||
|
Südamiku/katte kontsentrilisuse viga |
Vähem kui 0,8 μm või sellega võrdne |
||
|
Mehaaniline Tehnilised andmed |
Tõestustesti tase |
1,0% või suurem |
|
|
Fiber Curl Radius |
Suurem või võrdne 4,0 m |
||
|
Peak Coating Strip Force |
1.3~8.9N |
||
KKK
Umbes FTTH (Fiber to the home) tilkkaabel
FTTH-kaabli (kiud koju) tilkkaabel, väliskest on üldiselt must-valge, läbimõõt on suhteliselt väike ja paindlikkus on hea; ristlõige on 8-kujuline, tugevduselement asub kahe ringi keskel ja kasutada saab metallist või mittemetallist konstruktsiooni ning optiline kiud asub 8-kujulise kujundi geomeetrilises keskpunktis. Kaabli sees kiud on enamasti G.657A2 väikese painderaadiusega kiud, mida saab paigaldada 20mm painderaadiusega. See sobib majja sisenemiseks toru või jaotusega avatult. Kukkumiskaabli ainulaadne 8-kujuline struktuur suudab põllu otsa võimalikult lühikese ajaga realiseerida.
FTTH kaabel on uut tüüpi kiud{0}}optiline kaabel. See on liblikakujuline-kaabel. Kuna see on väikese suurusega ja kerge, sobib see Fiberi kasutamiseks kodus. Seda saab lõigata vastavalt objekti kaugusele, suurendades ehituse efektiivsust.
FRP-, KFRP-, metallist või mitte-{0}}metallist tugevusega FTTH-kiudkaablid, mis on mõeldud suure-võimsusega sise-/välis-FTTH-võrkudele.
Drop-kaabel, mis on FTTH-võrgu oluline osa, moodustab lõpliku välisühenduse abonendi ja toitekaabli vahel. Õige FTTH-kaabli ots- või ühenduslahenduse valimine mõjutab otseselt võrgu töökindlust, tööpaindlikkust ja FTTH-i juurutamise ökonoomsust. nii kahe kaabli lõpetamise meetodi vahel
FTTH kiudoptikud, nagu eelnevalt mainitud, asuvad abonendi otsas, et ühendada jaotuskaabli terminal abonendi ruumidega. Tavaliselt on need väikese läbimõõduga madala kiudude arvuga kaablid, mille pikkus on piiratud ja mida saab paigaldada õhust, maa alla või matta. Kuna seda kasutatakse välitingimustes, peab kukkumiskaabli minimaalne tõmbetugevus vastavalt tööstusstandardile olema 1335 njuutonit. Kiudoptilisi kaableid on saadaval mitut erinevat tüüpi. Kolm kõige sagedamini kasutatavat kiudkaablit hõlmavad lamekaablit, joonis-8 õhust langevat kaablit ja ümarat kaablit.
