"4,5 * 9,8 mm toonitavad SST lamedad kiudkaablid vasest jälgimisjuhtmega" kujutavad endast keerukat ja ülitõhusat lahendust tänapäevaste telekommunikatsiooni- ja andmeedastusvajaduste jaoks. Need kaablid on loodud pakkuma usaldusväärset ja suure jõudlusega-ühenduvust, muutes need ideaalseks mitmesuguste rakenduste jaoks, alates elamute lairibaseadmetest kuni kommertsandmevõrkudeni.

"4,5 * 9,8 mm toonitava SST FTTX fiiberoptika" tuumaks on disain, mis ühendab vastupidavuse ja paindlikkuse. Mõõdud läbimõõt 4,5 mm ja laius 9,8 mm peegeldavad tugevat, kuid juhitavat suurust, mis sobib{5}}hästi erinevatesse paigalduskeskkondadesse. Kaabli konstruktsioon sisaldab olenevalt võrgu spetsiifilistest nõuetest ühe-režiimi või mitme-režiimiga fiiberoptilist südamikku. Kiud ise on ümbritsetud kaitsekihiga, mis tagab minimaalse signaalikao ja säilitab terviklikkuse pikkadel vahemaadel.

Nende FTTX fiiberoptika põhiomadus on nende toonitavus, mis lihtsustab oluliselt konkreetsete kaablite asukoha ja tuvastamise protsessi paigaldamise ja hoolduse ajal. Toonitavuse funktsiooni hõlbustab integreeritud vasest traat, mis kulgeb kaablis kõrvuti fiiberoptiliste kiududega. Seda jälgimisjuhet saab kasutada koos toonigeneraatorite ja sondidega kaabli tee jälgimiseks, muutes võrguinfrastruktuuri haldamise ja tõrkeotsingu lihtsamaks.

Tootenimes olev "Toonitav SST" viitab nendes kaablites kasutatavale täiustatud ühe-režiimi või mitme-režiimiga optilise kiu (SST) tehnoloogiale. SST-tehnoloogia on loodud pakkuma erakordset jõudlust madala sumbumise ja suure ribalaiusega. See tagab, et andmeedastus on tõhus ja usaldusväärne isegi pikkade vahemaade tagant. Kaablid toetavad kiiret-interneti, HD-video voogesitust ja muid andmemahukaid-rakendusi, mistõttu need sobivad nii kodu- kui ka ärikasutuseks.

Omadused

• Standardtavad ja riistvara ühilduvus
• Fiiberkaitse ja signaali terviklikkus
• Materjali vastuvõetavus

• Kõrvaldab liimimis- ja maandusnõuded
• Parandab käsitsemise ja paigaldamise lihtsust; vähendab transpordi- ja ladustamiskulusid

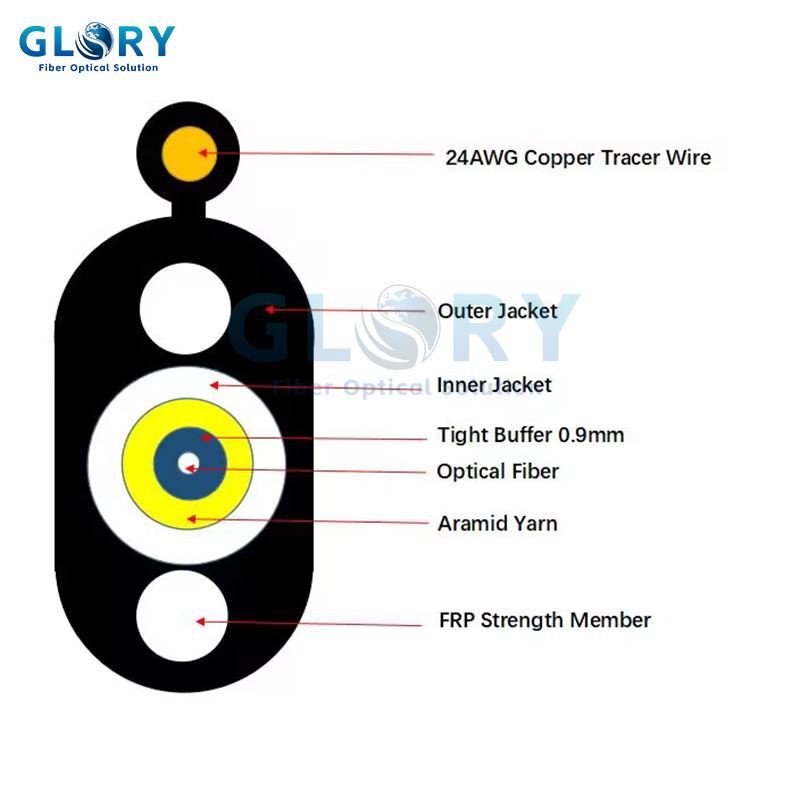

Kaablikonstruktsioonid

ASJAD		KIRJELDUS
Kiudude arv		1
Tihe puhver	OD (mm):	0.9±0.05
	Materjal:	LSZH
Sheathis	OD (mm):	3.0
	Materjal:	LSZH
Tugevusliige		Aramiidlõng
Veeploki materjal:		Vett blokeeriv lõng
Tugevusliige		G-FRP-1,6 mm
Kest	Paksus:	Mitte{0}}mm
	Materjal:	HDPE
kaabli läbimõõt (mm)		4,5*9,8mm±0,3
Netokaal (kg/km)		43

Optiline kiud

ASJAD	ÜHIKUD	SPETSIFIKATSIOON
Kiu tüüp		G652D	G657A
Sumbumine	dB/km	1310 nm Väiksem või võrdne 0,36 1550 nm Väiksem või võrdne 0,22
Kromaatiline dispersioon	ps/nm.km	1310 nm Väiksem või võrdne 3,5 1550 nm Väiksem või võrdne 18 1625 nm Väiksem või võrdne 22-ga
Nulldispersiooni kalle	ps/nm2.km	Väiksem või võrdne 0,092
Nulldispersiooni lainepikkus	nm	1300 ~ 1324
Lõika{0}}lainepikkus (lcc)	nm	Vähem kui 1260 või sellega võrdne
Sumbumine vs painutamine (60 mm x 100 pööret)	dB	(raadiusega 30 mm, rõngas 100 ) Väiksem või võrdne 0,1 1625 nm juures	(raadius 10 mm, 1 rõngas) 1,5 või võrdne 1625 nm juures
Režiimi välja läbimõõt	mm	9,2 ± 0,4 1310 nm juures	9,2 ± 0,4 1310 nm juures
Põhi-Plaadi kontsentrilisus	mm	Väiksem või võrdne 0,5	Väiksem või võrdne 0,5
Katte läbimõõt	mm	125±1	125±1
Katte mitte{0}}ringikujulisus	%	Väiksem või võrdne 0,8	Väiksem või võrdne 0,8
Katte läbimõõt	mm	245±5	245±5
Tõestustest	Gpa	Suurem või võrdne 0,69	Suurem või võrdne 0,69

Kaabli mehaaniline ja keskkonnamõju

EI.	ASJAD	KATSEMEETOD	VASTUVÕTMISE KRITEERIUMID
1	Tõmbekoormuskatse	Katsemeetod: IEC 60794-1-E1 - Pikk-tõmbekoormus: 350 N - Lühike-tõmbekoormus: 800N - Kaabli pikkus: 50 m või suurem	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
2	Muljumiskindluse test	Katsemeetod: IEC 60794-1-E3 - Pikk koormus: 300 N/100 mm - Lühike koormus: 1000 N/100 mm Laadimisaeg: 1 minutit	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
3	Löögikindluse test	Katsemeetod: IEC 60794-1-E4 - Löögi kõrgus:１ｍ - Löögi kaal: 450ｇ - Mõjupunkt: suurem kui 5 või sellega võrdne - Mõju sagedus: suurem või võrdne 3/punkt	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
4	Korduv painutamine	Katsemeetod: IEC 60794-1-E6 - Torni läbimõõt: 20D (D=kaabli läbimõõt) - Objekti kaal: 15 kg - Painde sagedus: 30 korda - Paindekiirus: 2 s/aeg	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
5	Väändekatse	Katsemeetod: IEC 60794-1-E7 - Pikkus: 1 m - Isiku kaal: 25 kg - Nurk:±180 kraadi - Sagedus: suurem või võrdne 10/punkt	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
6	Vee läbitungimise test	Katsemeetod: IEC 60794-1-F5B - Survepea kõrgus: 1 m - Proovi pikkus:3m - Testi aeg: 24 tundi	- Avatud kaabliotsa kaudu ei leki
7	Temperatuuri tsükli test	Katsemeetod: IEC 60794-1-F1 - Temperatuuriastmed:＋20 kraadi ,-40 kraadi ,＋70 kraadi ,＋20 kraadi - Testimisaeg: 24 tundi/samm - Tsükliindeks:2	- Sumbumise juurdekasv@1550nm: 0,1 dB või väiksem - Jope lõhenemist ja kiudude purunemist ei esine
8	Drop Performance	Katsemeetod: IEC 60794-1-E14 - Testimise pikkus: 30 cm - Temperatuurivahemik: 70±2 kraadi - Testimise aeg: 24 tundi	- Täitesegu väljalangemine puudub
9	Temperatuur	Töötamine: -40 kraadi ~+60 kraadi Kauplus/transport: -50 kraadi ~+70 kraadi Paigaldamine: -20 kraadi ~+60 kraadi
